Analog Devices / Maxim Integrated MAX25612高压LED控制器
Maxim MAX25612高压LED控制器是一款单通道高亮度LED (HB LED) 驱动器，适用于汽车前灯应用。这些应用包括远光灯、近光灯、日间行车灯 (DRL)、转向指示灯、雾灯和其他LED灯。该器件的输入电压范围为5V至48V，可以驱动一个LED灯串，最大输出电压为65V。MAX25612是完全同步型器件，适合需要同步整流的升压和降压-升压应用，可提供大于90％的效率。
MAX25612可检测LED灯串高侧的输出电流。需要进行高侧电流检测，以防止输出端到接地或电池输入端发生短路。该器件也是用于驱动LED的最灵活方案，支持升压、高侧降压或降压-升压模式配置。PWM输入提供高达5000:1的LED调光比，ICTRL输入在MAX25612中提供额外的模拟调光功能。MAX25612还包括一个FLT标志，用于指示灯串开路、灯串短路和热关断。MAX25612还支持内置扩频调制，以提高电磁兼容性能。
特性
- 集成度高，可最大限度地减少BOM、降低成本
- +5.0V至+48V的宽输入电压范围和+65V的最大升压输出
- 集成pMOS调光FET驱动器
- 用于模拟调光的ICTRL输入
- 集成高侧电流检测放大器
- 200Hz斜坡发生器简化了PWM调光
- 易于针对效率、电路板空间和输入工作范围进行优化
- 同步MOSFET驱动器支持将大电流升压、降压-升压和高侧降压应用的效率最多提高5％。
- 可编程开关频率：200kHz至2.2MHz
- 带有裸露焊盘的20引脚TSSOP封装和耐热增强型4mm x 4mm、20引脚可湿侧面TQFN封装
- 各种保护特性增强了系统可靠性
- 短路、过压和热保护
- 通过故障标记进行故障诊断
- 适合汽车应用
- -40ºC至+125ºC工作温度范围
- 符合AEC-Q100标准
应用
- 汽车外部照明
- 远光灯/近光灯/信号灯/位置灯
- 日间行车灯 (DRL)
- 雾灯和自适应前灯组件
- 商业、工业和建筑照明

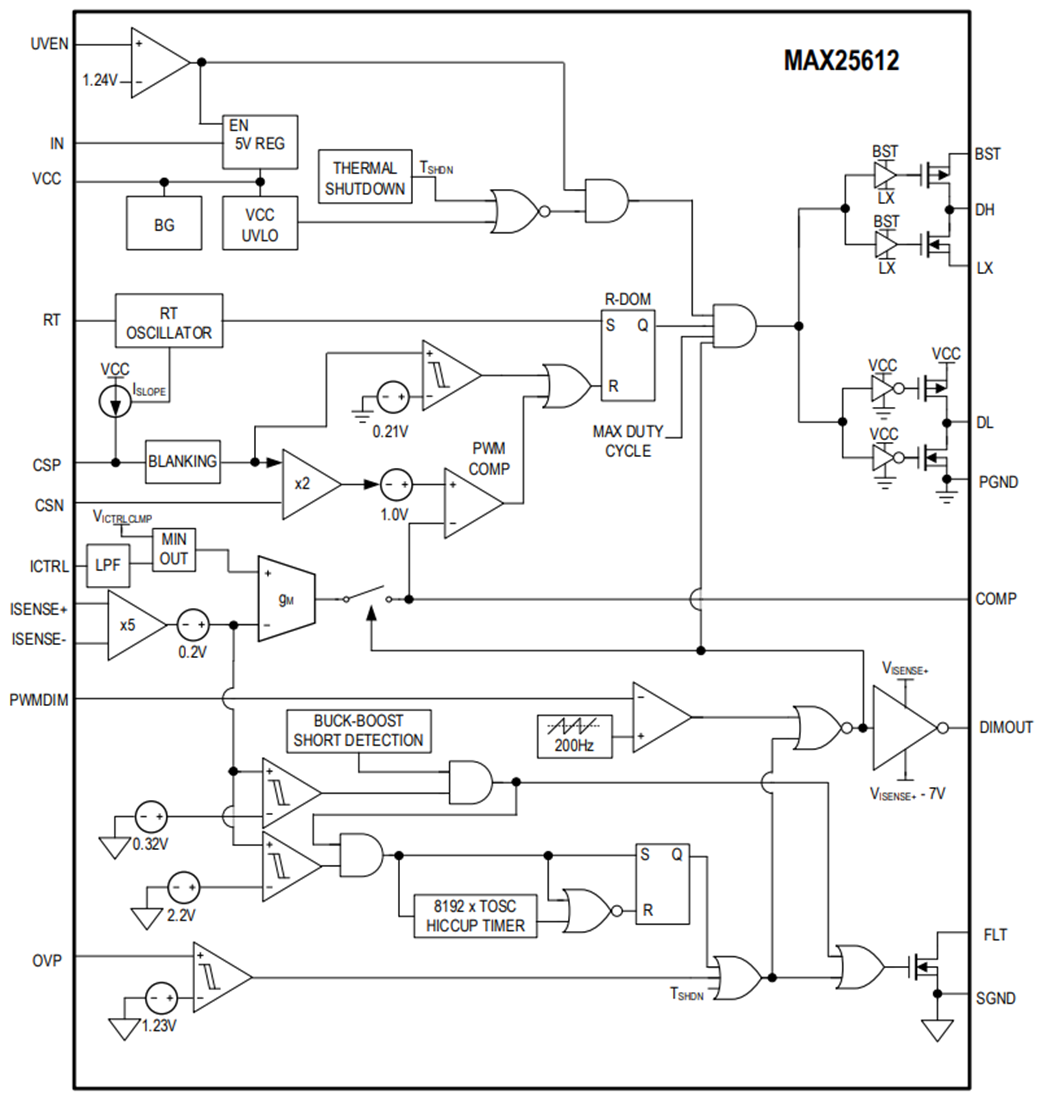

功能图
发布日期: 2019-10-11
| 更新日期: 2023-04-26
