Analog Devices / Maxim Integrated MAX30002生物阻抗模拟前端
Maxim MAX30002生物阻抗 (BioZ) 模拟前端 (AFE) 为临床和健身应用提供出色性能，具有超低功耗和较长电池寿命。MAX30002设有能够测量呼吸的生物阻抗单通道。生物阻抗通道设有ESD保护、EMI滤波、内部导联偏置、直流导联脱落检测、待机模式下的超低功率导联连接检测，以及用于内置自检的可编程电阻负载。
软启动顺序确保没有较大的瞬态电流注入到电极中。该通道还具有高输入阻抗、低噪声、高CMRR、可编程增益、各种低通和高通滤波器选项、以及高分辨率模数转换器。生物阻抗通道包括集成的可编程电流驱动、搭配普通电极，能够灵活进行2或4电极测量。它还具有交流断线检测功能。
特性
- 设有高分辨率数据转换器的BioZ AFE
- 针对BioZ的17位ENOB，噪声为1.1μVP-P
- 交流动态范围高 (90mVP-P)，有助于防止在出现运动/直接电极匹配时饱和
- 电池寿命比竞争品牌解决方案更长
- 158μW（电源电压为1.1V时）
- “引线连接中断”功能允许保持μC处于深度睡眠模式，直至检测到有效的引线条件为止
- 引线连接检测电流：0.63μA（典型值）
- 高精度可确保提取更多的生理数据
- 8字FIFO允许MCU保持关断状态长达256ms，从而实现完整的数据采集
- 高速SPI接口
- 关断电流：0.58μA（典型值）
应用
- 单引线无线贴片，用于住院病人/门诊病人监护
- 呼吸和水化监测
- 基于阻抗的心率检测

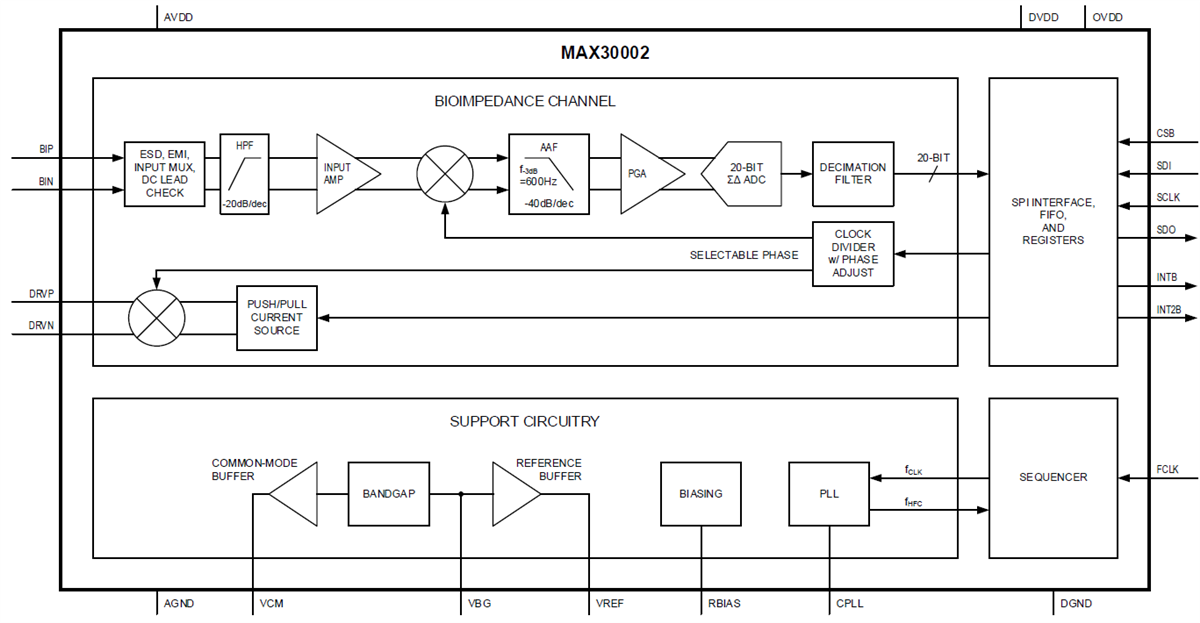

功能图
发布日期: 2018-06-27
| 更新日期: 2023-04-25
