Analog Devices Inc. MAX30101WING扩展板

Analog Devices Inc. MAX30101WING扩展板是一款快速开发板，配置用于快速开发MAX30101脉搏血氧仪传感器的应用固件。MAX30101WING包括MAX14750A电源管理IC (PMIC)，可为MAX30101提供+1.8V电源轨 (1V8)，以及可编程+2.5V至+5.0V电源轨 (VLED) 用于驱动MAX30101内部LED。

ADI MAX30101WING扩展板与+1.8V和+3.3V逻辑 (VIO) 兼容，可通过跳线JP1进行选择。ZIF扁平柔性电缆连接器支持集成MAX30205EVSYS，其配备MAX30205硅基体温传感器。MAX30101WING板可无缝集成MAX32630FTHR，实现快速原型设计和开发。

特性

  • 方便的扩展板
    • 0.9" x 2.0" DIP尺寸
    • 兼容面包板
    • 兼容Feather
    • 集成PMIC，为LED驱动电压供电
    • +1.8V和+3.3V逻辑VIO兼容性
    • ZIF扁平柔性电缆连接器，兼容MAX30205EVSYS
  • MAX30101高灵敏度脉搏血氧仪和心率传感器
    • 非侵入反射式LED解决方案
    • 5.6mmx3.3mmx1.55mm 14引脚光学模块，集成玻璃罩，实现最佳、稳健性能
    • 适用于移动设备的超低功耗操作
      • 可编程采样率和LED电流，节能省电
      • 低功耗心率监视器（< 1mW）
      • 超低关断电流（0.7µA典型值）
    • 快速数据输出能力，采样率高达3200sps
    • 可靠的运动伪影抑制
    • 工作温度范围：-40 °C至+85 °C
  • MAX14750A PMIC
    • Micro-IQ 250mW降压-升压稳压器
      • 为MAX30101提供VLED
      • 可编程输出电压范围：2.5 V至5 V
      • 静态电流：1.1 µA
      • 可编程电流限制
      • 输入电压范围：1.8 V至5.5 V
    • Micro-IQ 100mA LDO
      • 为MAX30101提供1V8电源轨
      • 输入电压范围：1.71 V至5.5 V
      • 可编程输出电压范围：0.09 V至4.0 V
      • 静态电流：0.9 µA
      • 可配置为负载开关
      • 独立使能引脚
      • I2C控制接口

应用

  • 健身辅助设备
  • 可穿戴设备

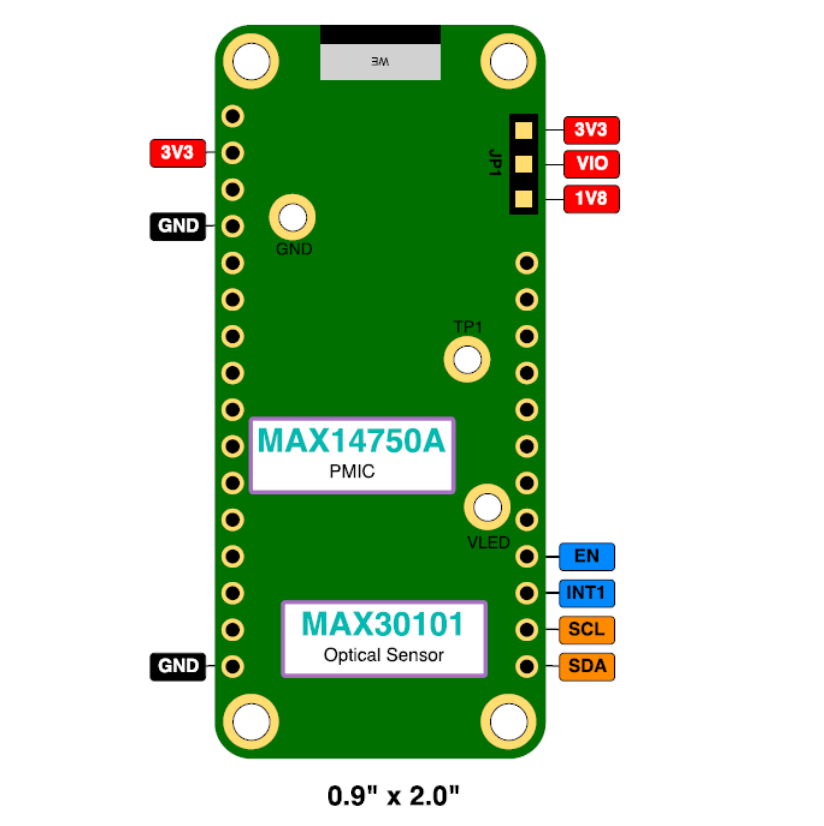

布局

Analog Devices Inc. MAX30101WING扩展板
发布日期: 2020-12-21 | 更新日期: 2024-08-06
