Analog Devices / Maxim Integrated MAX30102脉搏血氧仪和心率传感器
Maxim MAX30102传感器是一款集成脉搏血氧仪和心率监测器模块。MAX30102 包括内部 LED、光电探测器、光学元件以及低噪声电子元件，具有环境光反射特征。该高灵敏度器件由 1.8V 单电源供电，其内部 LED 由独立的 5.0V 电源供电。通过标准的 I2C 兼容接口进行通信。该传感器可通过软件来关断电源，待机模式下的电流消耗量几乎为零，因而可以始终保持电源轨连接。
特性
- LED反射解决方案中的心率监测器和脉搏血氧仪传感器
- 微型5.6mm×3.3mm×1.55mm 14引脚光学模块
- 一体式保护玻璃，用于提供最佳、稳健性能
- 适用于移动设备的超低功耗操作
- 可编程采样率和LED电流，节能省电
- 低功耗心率监测器 (<1mW)
- 超低关断电流（0.7µA，典型值）
- 快速数据输出
- 高采样率
- 可靠的运动伪影抑制
- 高SNR
- 工作温度范围：-40°C至+85°C
应用
- 可穿戴设备
- 健身辅助设备

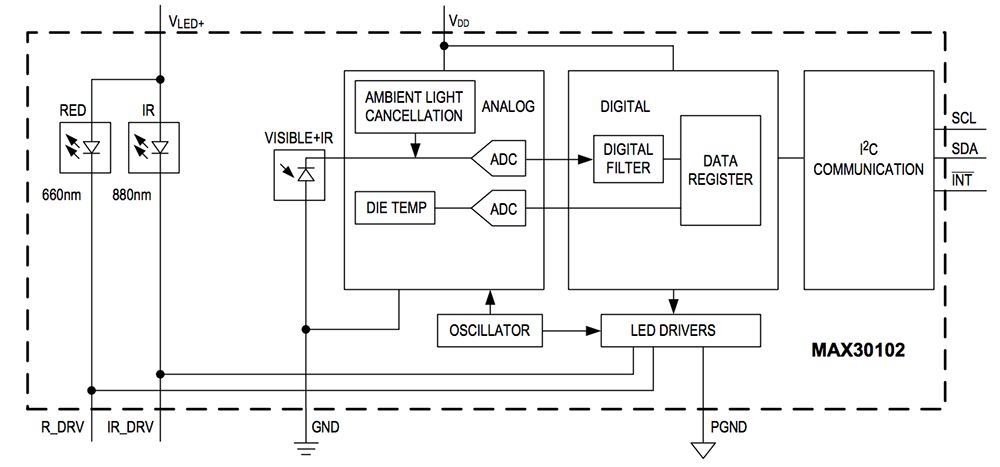

功能框图
Typical Application Circuit
