Analog Devices / Maxim Integrated MAX30110/12脉搏血氧仪和心率AFE
Maxim Integrated MAX30110和MAX30112优化脉搏血氧仪和心率AFE是光学脉搏血氧饱和度和心率检测集成模拟前端 (AFE) 器件。MAX30110和MAX30112形成了具有高分辨率的完整光学读出信号链，设有内置环境光抵消的光学读出信号处理通道和大电流LED驱动器DAC。通过外部LED和光电二极管，该AFE可为腕式和可穿戴应用提供极低功耗和极高性能的心率检测解决方案。
特性
- 反射或透射式心率、心率变异性或SpO2监测
- 发射部分
- 接收部分
- 超低功耗运行，适用于移动和可穿戴设备
- SPI接口 (MAX30110)
- I2C接口 (MAX30112)
- 支持1.8V单电源，设有独立的3.1V至5.25V LED电源
- 微型2.8mm x 2.0mm、6x4、0.4mm球栅间距WLP封装
- 工作温度范围：-40°C至85°C
应用
- 手腕佩戴型设备
- 入耳式可穿戴设备
- SpO2监测设备
- 健身可穿戴设备

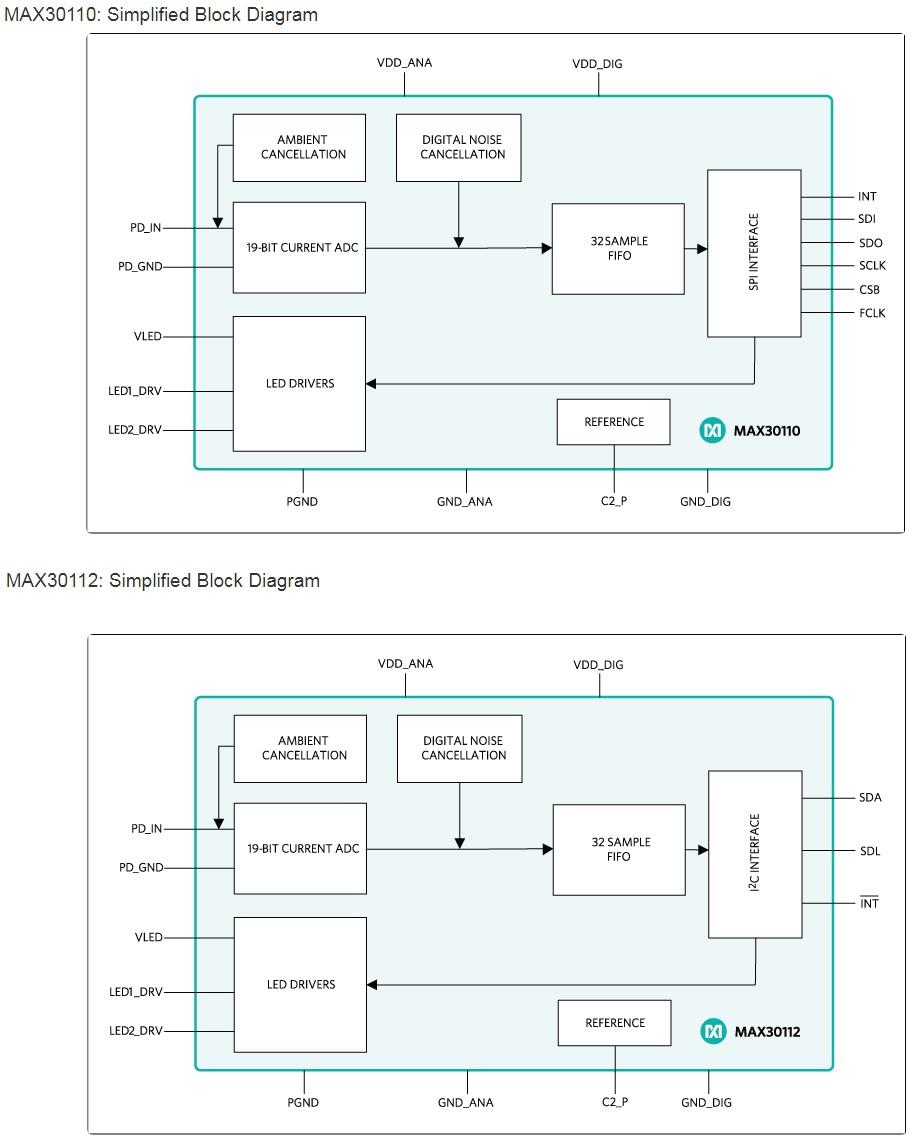

功能框图
