Analog Devices / Maxim Integrated MAX31334SHLD评估套件
Analog Devices MAX31334SHLD评估套件是经过完全组装和测试的PCB，用于评估MAX31334。MAX31334超低功耗、低成本、实时时钟 (RTC) 具有集成电源开关、I2C接口和电源管理功能。Analog Devices MAX31334SHLD套件采用单电源供电（由USB或外部电源供电），板载晶体提供32.768kHz时钟信号。该器件提供I2C串行接口，经USB端口通过MAX32625PICO板连接到PC。
MAX31334SHLD评估套件预装有MAX31334，可通过MAX32625 PICO板和micro-USB电缆连接到PC。MAX31334SHLD提供评估MAX31334所需的硬件和软件图形用户界面 (GUI)。
特性
- 轻松评估MAX31334
- 单电源运行：+1.1V至+5.5V
- 成熟的PCB布局
- 已完全装配并经测试
应用
- 电子货架标签
- 超低功耗IoT模块
- 医疗可穿戴设备
- 温度记录仪
- 资产跟踪
- 电池供电设备
套件内容
- 组装的电路板，包括MAX31334
- 组装的MAX32625PICO I2C电路板
- Micro-USB电缆
必要设备
- 1个能够提供+1.1V至+5.5V（典型值+3.0V，按照以下说明使用）电压的直流电源
- 1个用于测量电流的皮安计
- 1个示波器
- 1根micro-USB电缆
- 1个组装的MAX32625PICO I2C电路板
- 1个MAX31334扩展板评估套件

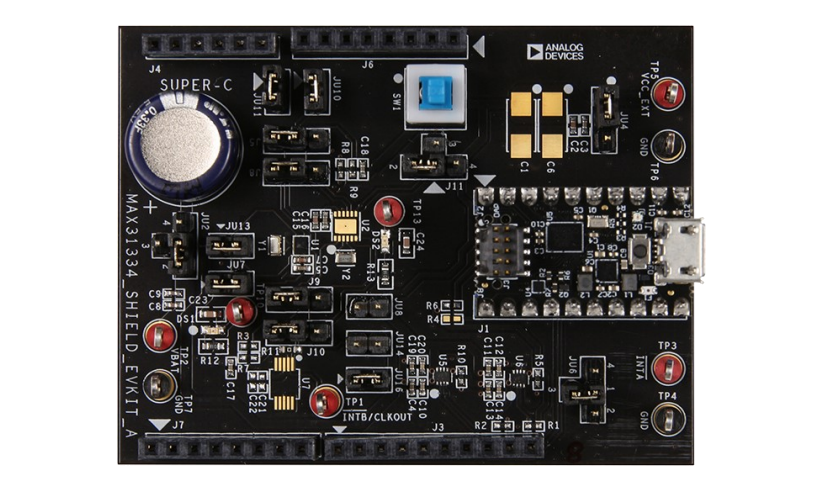

PCB布局
发布日期: 2023-01-26
| 更新日期: 2023-04-12
