Analog Devices Inc. MAX32000 评估套件

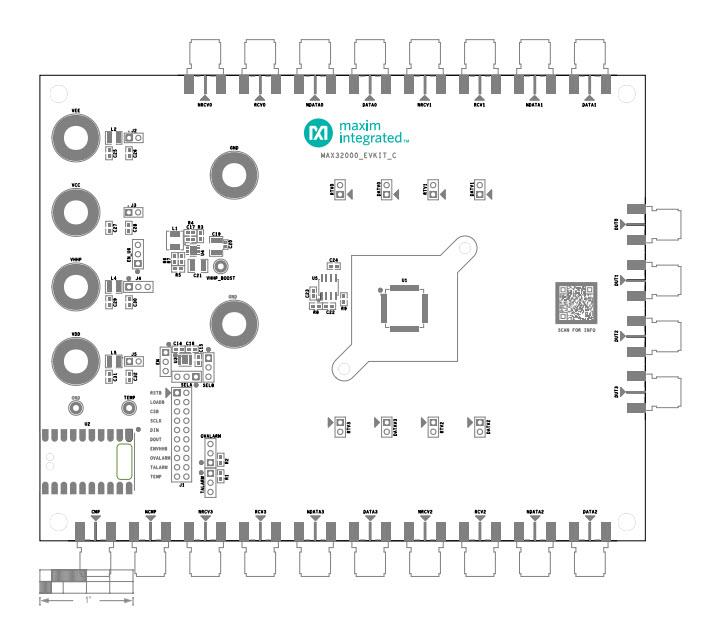

Analog Devices MAX32000评估套件是完全组装并经过测试的印刷电路板 (PCB)，用于演示MAX32000。MAX32000高速四通道驱动器完全集成了内置电平设置DAC。该套件为输入和输出采用了标准的50Ω SMA连接器，可在测试台上进行快速、轻松的评估。
Analog Devices MAX32000评估套件设有可在SPI接口和USB之间转换的微控制器，允许用户通过在PC上运行的图形用户界面 (GUI) 软件配置内部寄存器和模式。该套件采用兼容Windows® 10的软件提供简单的GUI，通过SPI对所有MAX32000寄存器进行配置。
特性
- 在高速下的低功耗最大限度地提高了驱动器的性能
- 每通道700mW
- 2.57 Gbps（+1 V编程时）
- +2V时的典型上升/下降时间：280ps（20%至80%）
- 50ps（典型值）时具有超低时序离散度
- 宽电压范围：-2 V至+6 V
- 集成高达13V的VHH编程模式（第4级驱动）
- 100nA低漏电流模式
- 集成功能提供增值特性
- 可编程双时间恒定电缆压降补偿
- 数字压摆率控制，用于EMI敏感型应用
- 可调输出电阻，分辨率为360 mΩ
- 22个DAC为控制和监控生成直流电压电平
- 50 MHz SPI接口
必要设备
- MAX32000评估套件
- Windows PC (Windows 10)，有一个至两个可用的USB 2.0端口
- 三输出直流电源
- +9.25V/500mA
- -5.25V/500mA
- +3.3V/100mA
- 功能/脉冲发生器（推荐差分输出高速达1.5GHz）
- 高速示波器（推荐5GHz带宽）
- 数字万用表
- 连接示波器所需的SMA/SMA电缆
概述
发布日期: 2020-06-02
| 更新日期: 2024-05-22
