美信集成 MAX3262x

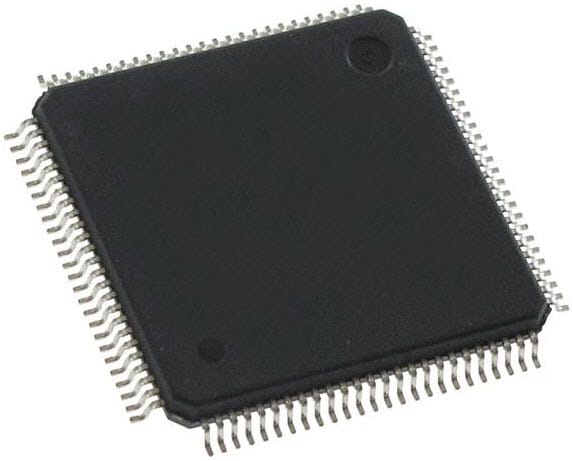

ARM Cortex-M4F 微控制器美信集成 MAX3262x ARM® Cortex®-M4F 微控制器是一款 32 位 RISC（M4 加浮点）微控制器，适用于新兴的医疗和健身应用。其结构集高效信号处理功能与低成本和易用性于一体。
该器件包含 4 个强大的 & 灵活功耗模式。内置动态门控时钟和门控固件可最小化任何应用功耗。多个 SPI、UART 和 I2C 串行接口和一线® 主机及 USB，实现了与多款外部传感器的互连。提供一个带可选择基准电压源的四输入、10 位模数转换器。
MAX32621 是 MAX32620 的安全版，内置一个带加密和高级安全特性的信赖保护装置（TPU）。
|
特点
- 用于可充电器件的高效微控制器
- 内部振荡器工作达到 96MHz
- 浮点运算单元
- 内存保护单元
- 2MB 闪存
- 256KB SRAM
- 8KB 指令缓存
- 1.2V ±5% 内核电源电压
- 1.8V ±5% I/O 和模拟电源电压
- 可选 3.3V ±5% USB 支持电压
- 微型 81 球栅 WLP 封装最小化电路板空间（3.9x3.9mm WLP，0.4 mm 间距）
- 最优外设组合令平台具有可扩展性
- 三个 SPI 主机，四个 UART，三个 I2C 主机和一个一线主机
- 49 个通用 I/O 引脚
- SPI 现场执行引擎，实现了内存扩展，并最小化占位面积
- 全速 USB 2.0，带内部收发器
- 16 个脉冲串引擎
- 四输入、10 位 Σ-Δ 型模数转换器，工作频率 7.8kS/s
- 电源管理方案最大程度延长了电池使用寿命
- 闪存 95μA/MHz 活动执行
- 600nA 低功耗（LP0）模式，启用 RTC
- 2.5μA 超低功耗数据保持模式（LP1），5μs（典型值）的快速唤醒时间，频率 96MHz
- 外设管理装置（PMU）降低了测量模式（LP2）下的功耗
- 信赖保护装置（TPU）对重要 IP 和数据提供保护（仅限 MAX32621）
- 稳健硬件内部安全
- 高速模块运算加速器（MAA）支持快速 ECDSA
- AES 硬件引擎
- 硬件 PRNG 熵生成器
- 安全引导加载
应用
- 运动手表
- 健康监测器
- 可穿戴医用布片
- 便携式医疗设备
- 传感器集线器
|
|
MAX32620 评估套件MAX32620 评估套件为评估 MAX32620/MAX32621 微控制器的性能提供了一个便利的平台。该 EV 套件还为开发和调试各种应用提供了一个完整的功能系统。这一 EV 套件可支持 MAX32620 和 MAX32621（启用 TPU）。
特点
- 借助所附 Olimex ARM-USB-TINY-H JTAG 调试器轻松完成代码的加载与调试，通过连接标准 20-引脚 ARM JTAG 插头
- 用于 PMIC 的可选电源包括 USB 电源（通过 CN2），外部电池（通过 J2 连接器），或台式电源（通过测试点 TP12 和 TP13）
- 可选电源，用于板载外设 （开关、LED、LED 显示器、蓝牙® LE 收发器）
- 用于访问 MAX32620/21 I/O 引脚和模拟前端（AFE）输入信号的排针
- 采用 Micro-USB Type-B 连接器连接 MAX32620/21 USB 器件控制器
- 采用 Micro-USB Type-B 连接器连接 USB-UART 桥在 MAX32620/21 内部 UART 0 和 UART 1 间可选
- MAX32620/21 内部实时时钟（RTC）
- 板载蓝牙 4.0 BLE 收发器，带芯片天线
- 通用按钮开关和指示器 LED（均连接 GPIO），用于用户 I/O
- 原型设计矩阵（0.1in 栅格），含集成电源轨，用于定制电路
EV 套件内容
- EV 套件电路板， 带 MAX32620（或 MAX32621）微控制器
- Olimex ARM-USB-TINY-H JTAG 调试器，带 JTAG 带状电缆（用于连接调试器与 EV 套件的 J1 插头）和 USB 标准 A-转-B 电缆（用于连接 PC 与调试器）
- 用标准 A-转-B Micro-USB 电缆（用于将 PC 或独立 USB 电源连接 EV 套件 Micro-USB Type-B 连接器 CN2）连接 PC USB 主机与 MAX32620/21 USB 器件控制器外设
- 通过 USB/UART 桥，用标准 A-转-B Micro-USB 电缆（用于连接 PC 与 EV 套件 USB 连接器 CN1）连接虚拟 COM 端接口与 MAX32620/21 UART 0 或 UART 1
|
|
 |
