Analog Devices / Maxim Integrated MAX33015E扩展板
Maxim Integrated MAX33015E扩展板是一款完全组装并经过测试的印刷电路板 (PCB)，用于演示MAX33015E的功能。MAX33015E是一款具有±65V高故障保护、±25V共模输入范围、±45kV ESD人体模型 (HBM) 控制器局域网 (CAN) 等特性的收发器。
ADI MAX33015E扩展板是一款Mbed/Arduino扩展板，也可用作独立评估板。该扩展板设有数字隔离器，用作CAN收发器和控制器接口之间的电平转换器。
特性
- 轻松评估MAX33015E
- I/O接口兼容性：1.71V至5.5V
- 经过验证的PCB布局
- 兼容Mbed/Arduino平台
- 完全组装并经过测试
必要设备
- MAX33015E扩展板
- 5V、500mA直流电源
- 示波器
- 信号/函数发生器，可生成2.5MHz方波信号
测试点位置

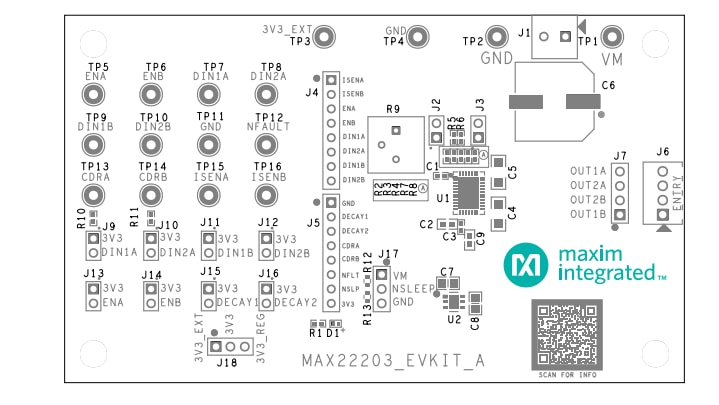

PCB布局
发布日期: 2021-05-14
| 更新日期: 2023-04-13
