Analog Devices / Maxim Integrated MAX3864xA/B降压转换器
Maxim Integrated MAX3864xA/B毫微功耗降压转换器采用独特的控制方案，可在宽输出电流范围内实现超低静态电流和高效率。MAX3864xA/B转换器的工作电压为1.8V至5.5V，同时支持高达175mA、350mA和700mA的负载电流。该系列的其他优势包括330nA超低静态电源电流、5nA关断电流和96％峰值效率。该款降压转换器非常适合用于需要长电池寿命的电池应用。
MAX3864xA/B降压转换器采用小型、节省空间的1.42mm x 0.89mm 6引脚晶圆级封装和2mm x 2mm、6引脚µDFN封装。MAX3864xA/B系列的额定工作温度范围为-40°C至+85°C。
特性
- 延长了电池寿命
- 330nA超低静态电源电流
- 5nA关断电流
- 96%峰值效率和10µA时超过88%的效率
- 简单易用 – 常用操作即可满足需求
- 输入电压范围：1.8V至5.5V
- 可编程VOUT范围：0.5V至5V
- 单电阻可调节VOUT范围：0.7V至3.3V
- 输出电压精度：±1.75%
- 负载电流：高达175mA/350mA/700mA
- 在多种用例情况下保护系统
- 关断时的反向电流阻断
- 可选的有源放电特性
- 减小了尺寸并提高了可靠性
- 温度范围：-40°C至+85°C
- 2mm x 2mm 6引脚µDFN封装
- 1.42mm x 0.89mm、0.4mm间距6引脚 (2 x 3) WLP
应用
- 空间受限的便携式消费电子产品
- 可穿戴设备、超低功耗物联网、NB IoT和BLE
- 单节锂离子和纽扣电池产品
- 有线、无线、工业产品

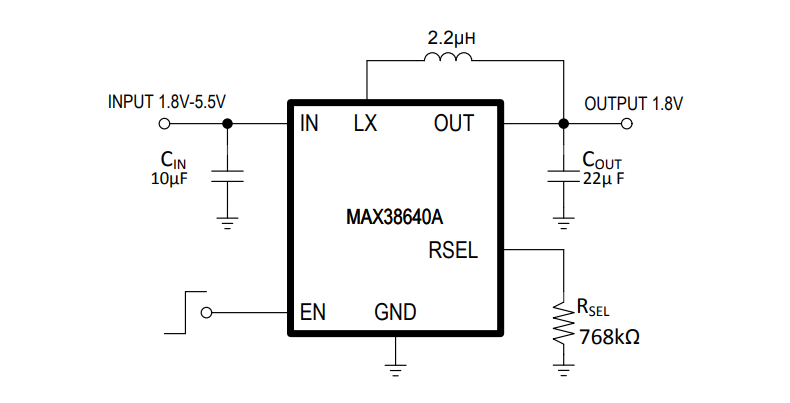

典型工作电路
