Analog Devices / Maxim Integrated MAX38888超级电容备份稳压器
Maxim MAX38888超级电容备份稳压器设计用于高效地在超级电容和系统电源轨之间传输电源。当存在主电池电压且高于最小系统电源电压时，该稳压器以高达500mA的速率为超级电容充电。一旦超级电容处于充电状态，则电路仅消耗2.5uA电流，同时保持超级电容处于就绪状态。移除主电池电压后，该稳压器可防止系统降至最低工作电压以下，并以高达2.5A的速率为超级电容放电。
MAX38888可外部编程，以实现最小和最大超级电容电压、最小系统电压以及最大充电和放电电流。内部直流/直流转换器仅需1µH电感器。
特性
- 系统输出电压：2.5V至5V
- 超级电容电压范围：0.8V至5V
- 高达2.5A的峰值放电电流
- 可编程电压与电流阈值
- ±2%的阈值精度
- 充电或放电效率高达95%
- 2.5μA就绪静态电流
- 小尺寸解决方案
- 3mm x 3mm x 0.75mm TDFN封装
应用
- 手持式工业设备
- 便携式计算机
- 带可拆卸电池的便携式设备

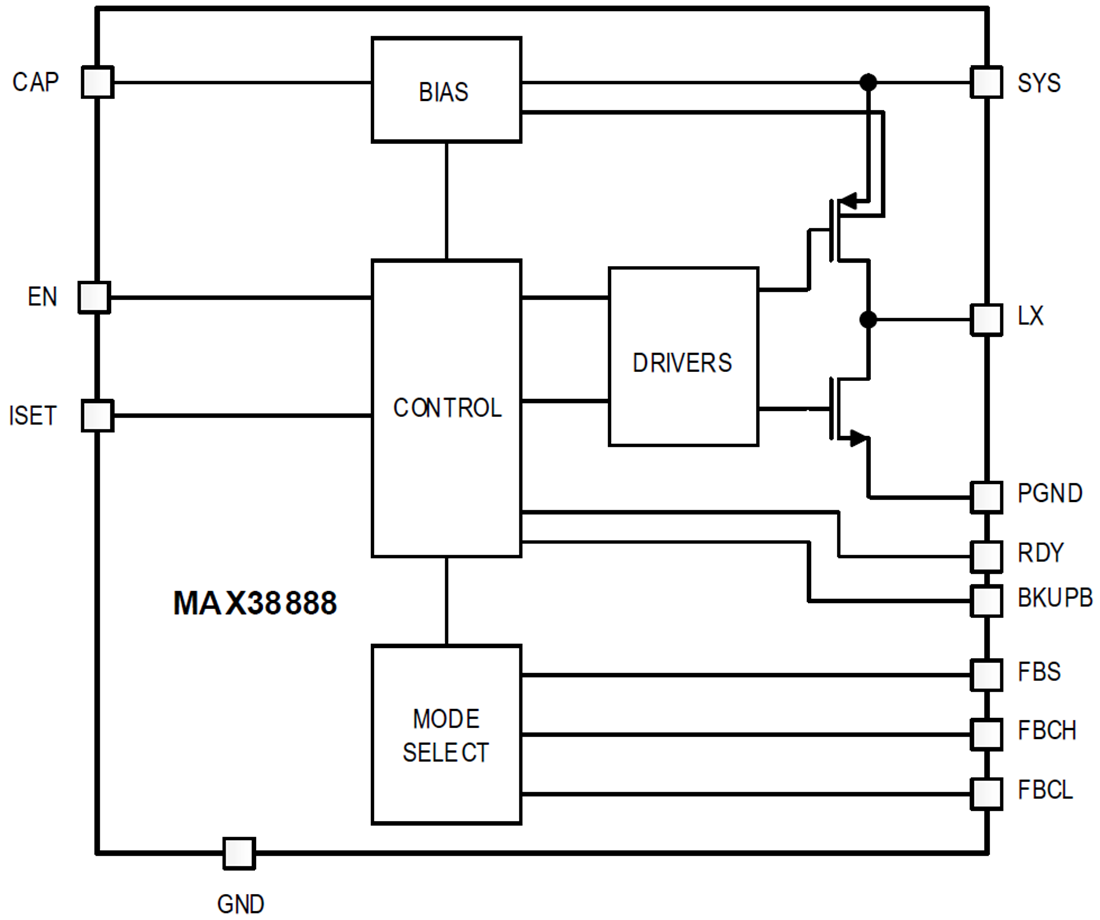

功能图
