Analog Devices / Maxim Integrated MAX38902 LDO线性稳压器

Maxim Integrated MAX38902 LDO线性稳压器可提供高达500mA的输出电流，在10Hz至100kHz频率范围内的输出噪声仅为12μVRMS。该稳压器可在宽输入电压范围内保持±1%的输出精度。MAX38902在满负载时仅需100mV的输入至输出余量。365μA的空载电源电流不受压差影响。

特性

  • 输入电压范围：1.7V至5.5V
  • 输出电压范围：0.6V至5.3V
  • 输出噪声：12μVRMS（10Hz至100kHz）
  • 365μA工作电源电流
  • PSRR：70dB (10kHz)
  • 最大输出电流：500mA
  • 在整个负载、线路和温度范围内的直流精度为±1%
  • 500mA负载时的最大压差为100mV (3.6VIN)
  • 关断电流：< 0.1μA
  • 采用2μF（最小值）输出电容可稳定工作
  • 可编程软启动速率
  • 过流和过热保护
  • 输出到输入的反向电流保护
  • POK输出
  • 1.22mmx0.82mm、2x3焊球、0.4mm间距WLP封装或2mmx2mm 8引脚TDFN封装

应用

  • 通信电路
  • 音频系统
  • 高分辨率数据采集系统

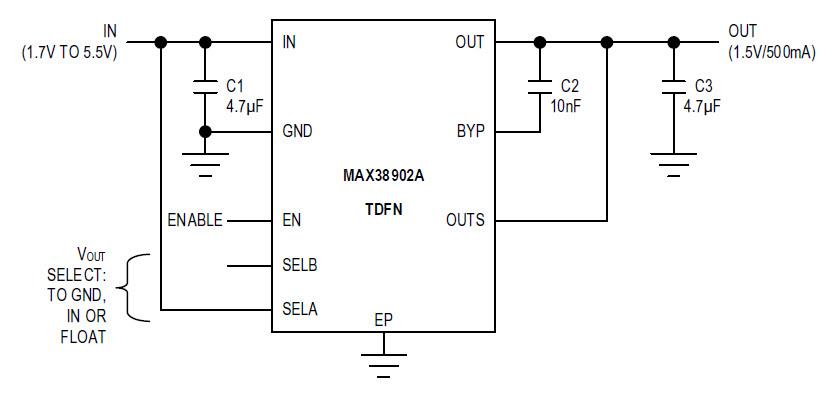

典型应用电路

应用电路图 - Analog Devices / Maxim Integrated MAX38902 LDO线性稳压器
发布日期: 2017-12-18 | 更新日期: 2025-08-25
