Analog Devices / Maxim Integrated MAX38907/MAX38908/MAX38909 LDO线性稳压器
Maxim MAX38907/MAX38908/MAX38909 LDO线性稳压器是快速瞬态响应、高PSRR NMOS线性稳压器，可提供高达4A的负载电流。这些稳压器支持0.9V至5.5V的宽输入电源范围，以及2.7V至20V的偏置电压范围，从而为各种应用提供了更宽的电源选择。这些器件在整个线路、负载和温度变化范围内可保持±1％的输出精度，在满负载时仅需300mV的输入至输出裕量即可获得良好的PSRR。输出电压可调整为0.6V至5.0V，以满足希望在BOM中为多个电压轨指定单个LDO的客户的需求。
利用三个数字配置引脚，可将MAX38907配置为27个输出电压之一。此外，选择的每个输出电压均具有±5％的调整范围，以留有裕量。利用两个外部反馈电阻，可以将MAX38908/MAX38909的输出电压调节至0.6V至5.0V。这些LDO的内部电路具有全面的保护特性，包括可编程浪涌电流限制、输出过流限制、反向电流限制和热过载保护。
特性
- 提供灵活的工作范围
- 输入电压范围：0.9V至5.5V
- BIAS电压范围：2.7V至20V
- 可编程输出电压：0.6V至5.0V
- 最大输出电流：4A
- 4A负载电流时的压差为82mV
- BIAS工作电源电流：1.6mA
- 减少噪声和提高精度
- 在整个负载、线路和温度范围内的直流精度为±1%
- 28mV 4A负载瞬态漂移
- BIAS PSRR：10kHz时为78dB
- IN PSRR：10kHz时为52dB
- 简单易用，提供强大的保护
- 采用10μF（最小值）输出电容可稳定工作
- 可编程软启动速率
- 过流和过热保护
- 输出至输入反向电流保护
- 电源正常状态引脚
- 减小了尺寸，提高了可靠性
- 14引脚 (3mmx3mm) TDFN、20引脚 (5mmx5mm) TQFN以及5x3焊球、0.4mm间距WLP封装
- 工作温度范围：40°C至125°C
应用
- FPGA和DSP
- 医疗、音频和仪器仪表
- 服务器μPs
- 便携式相机
- PLC
- 基站

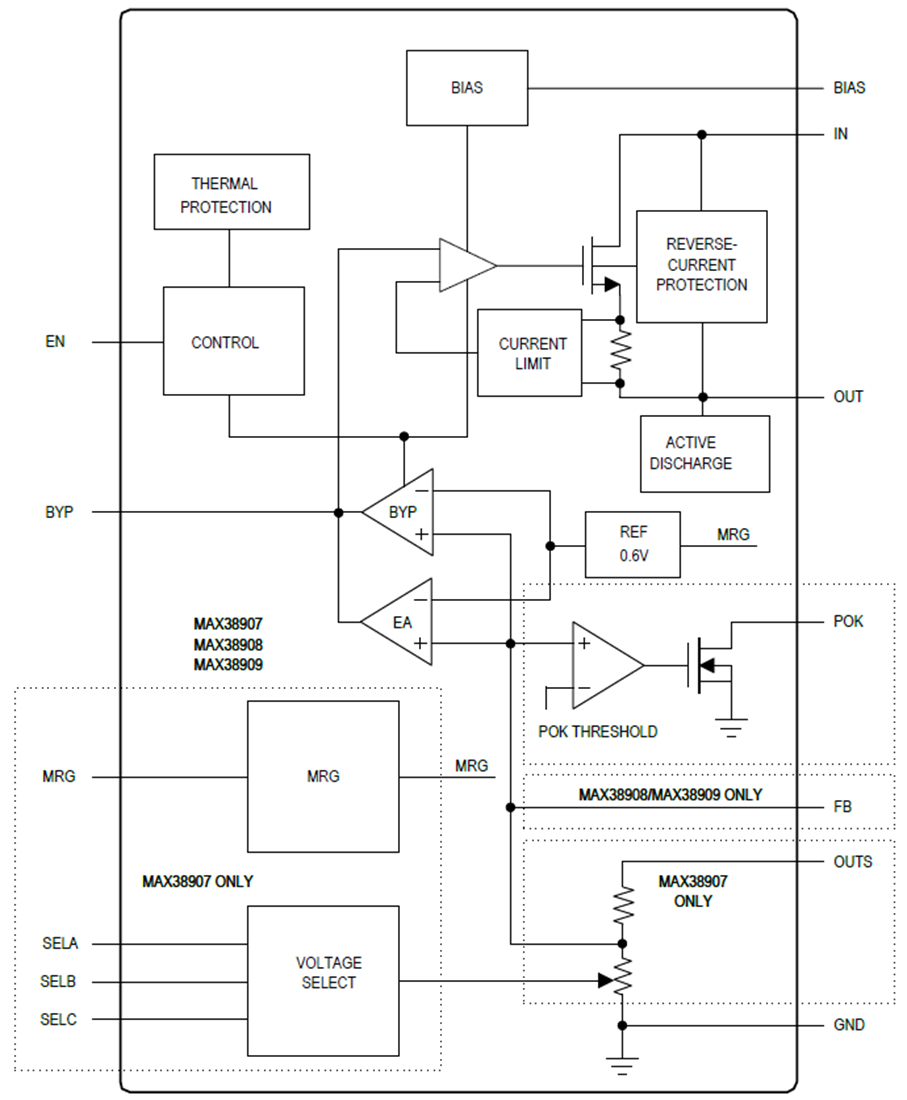

功能图
发布日期: 2019-09-26
| 更新日期: 2023-04-22
