Analog Devices / Maxim Integrated MAX40056评估套件
Maxim Integrated MAX40056评估套件是经过完全组装的电气演示套件，提供了经过验证的设计，用于评估MAX40056F/MAX40056T/MAX40056U放大器。MAX40056是高精度、高电压、双向电流检测放大器，适用于PWM应用，例如伺服电机控制和电磁阀驱动。MAX40056评估套件支持采用8引脚μMAX封装的MAX40056FAUA+（增益 = 50V/V）。
特性
- 精确的实时电流监控，并提供故障检测
- 1.5V内部基准电压
- 输入共模范围：-0.3V至+65V
- 工作温度范围：-40°C至+125°C
- 评估8-μMAX MAX40056FAUA+器件
- 经过验证的PCB布局
- 完全组装并经过测试
必要设备
- MAX40056评估套件
- 用于VCM输入的0V至60V、3A直流电源
- +3.6V、100mA MAX40056F/MAX40056T/MAX40056U器件直流电源
- 用于OVC/CIP输入的+3.6V直流电源或电压校准器
- 具有3A灌电流能力的电子负载
- 三个数字电压表

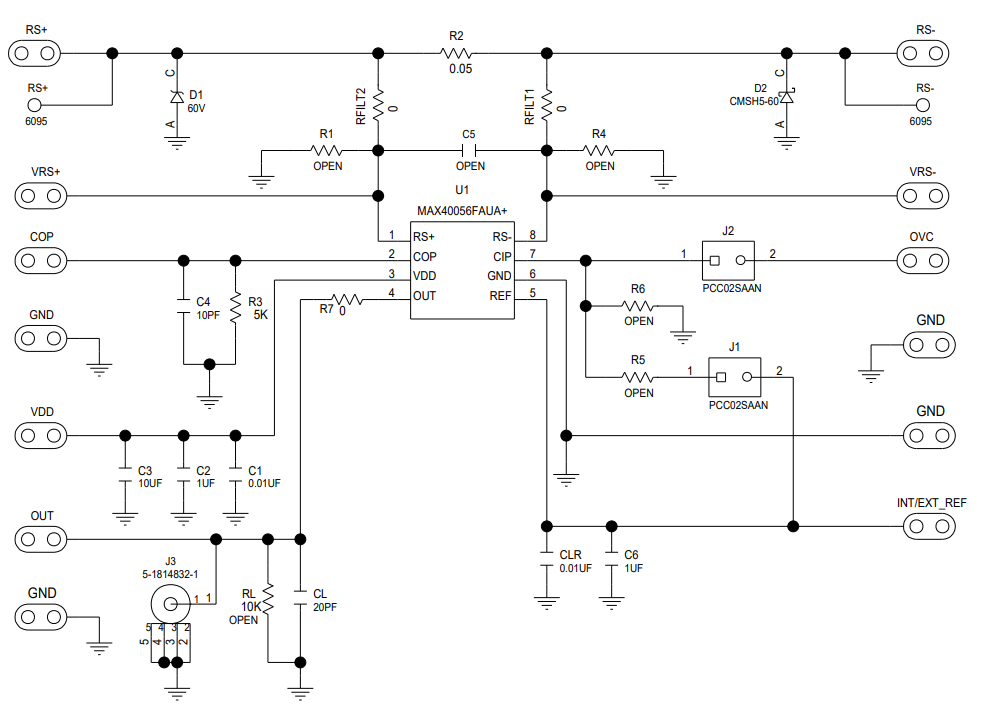

示意图
发布日期: 2019-01-11
| 更新日期: 2023-04-24
