Analog Devices / Maxim Integrated MAX4007x和MAX4008x低噪声放大器

Maxim Integrated MAX4007x和MAX4008x低噪音放大器是宽带宽、低噪声、低输入偏置电流运算放大器。该放大器提供轨对轨输出，单电源运行范围为2.7V至5.5V。这些低噪声放大器每个消耗2.2mA静态电源电流。该系列运算放大器具有超低失真 (0.0002% THD+N)、低输入电压噪声密度 (4.2nV/√Hz) 和低输入电流噪声密度 (0.5fA/√Hz)。该器件具有低输入偏置电流（50fA，典型值）、低噪声（4.5nV/√Hz)、宽带宽，因此可为跨阻抗 (TIA) 和成像应用提供出色的性能。

特性

  • 低输入电压噪声密度：4.2nV/√Hz（30kHz时）
  • 低输入电流噪声密度：0.5fA/√Hz
  • 低输入偏置电流：0.3pA（典型值）
  • 低失真：0.00035%或-109dB THD+N（1kΩ负载）
  • 单电源运行：+2.7V至+5.5V
  • 输入共模电压范围包括接地
  • 宽带宽：MAX 40079/MAX40077/MAX40078 (10MHz); MAX40087/MAX40089 (42MHz)
  • 轨到轨输出摆幅，采用1kΩ负载
  • 出色的直流特性：VOS≤70μV
  • 单通道6焊球WLP，1.11mmx0.76mm，焊球间距为0.35mm
  • 双通道8焊球WLP，0.96mmx1.66mm，焊球间距为0.35mm
  • 采用节省空间的6-WLP、6-SOT、8-WLP和μMAX封装

应用

  • 互阻抗放大器
  • pH探头和参考电极
  • ADC缓冲器
  • DAC输出放大器
  • 低噪声麦克风/前置放大器
  • 数字秤
  • 应变计/传感器放大器
  • 医疗仪器

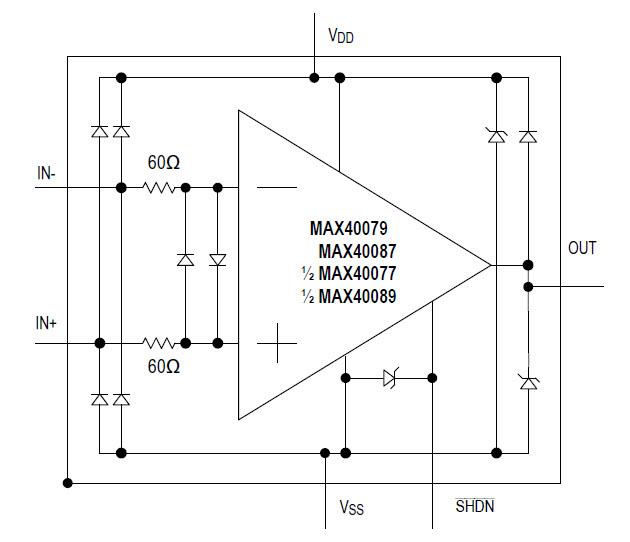

功能图

框图 - Analog Devices / Maxim Integrated MAX4007x和MAX4008x低噪声放大器
View Results ( 11 ) Page
物料编号 数据表 电源电压-最大 每个通道的输出电流 GBP-增益带宽产品 SR - 转换速率 CMRR - 共模抑制比 Ib - 输入偏流 Vos - 输入偏置电压 电源电压-最小 工作电源电流 THD + 噪声 en - 输入电压噪声密度 增益V/V In—输入噪声电流密度 Ios - 输入偏置电流 PSRR - 电源抑制比
MAX40078AUD+ MAX40078AUD+ 数据表 5.5 V 50 mA 10 MHz 10 V/us 90 dB 260 pA 30 uV 2.7 V 2.5 mA 110 dB 4.2 nV/sqrt Hz 1 V/V 0.5 fA/sqrt Hz 150 pA 120 dB
MAX40079AUT+T MAX40079AUT+T 数据表 5.5 V 50 mA 10 MHz 10 V/us 90 dB 260 pA 30 uV 2.7 V 2.5 mA 110 dB 4.2 nV/sqrt Hz 1 V/V 0.5 fA/sqrt Hz 150 pA 120 dB
MAX40077AUA+ MAX40077AUA+ 数据表 5.5 V 50 mA 10 MHz 10 V/us 90 dB 260 pA 30 uV 2.7 V 2.5 mA 110 dB 4.2 nV/sqrt Hz 1 V/V 0.5 fA/sqrt Hz 150 pA 120 dB
MAX40089AUA+ MAX40089AUA+ 数据表 5.5 V 40 mA 42 MHz 10 V/us 90 dB 250 pA 30 uV 2.7 V 2.5 mA 110 dB 4.2 nV/sqrt Hz 5 V/V 0.5 fA/sqrt Hz 5 pA 107 dB
MAX40077AUA+T MAX40077AUA+T 数据表 5.5 V 50 mA 10 MHz 10 V/us 90 dB 260 pA 30 uV 2.7 V 2.5 mA 110 dB 4.2 nV/sqrt Hz 1 V/V 0.5 fA/sqrt Hz 150 pA 120 dB
MAX40078AUD+T MAX40078AUD+T 数据表 5.5 V 50 mA 10 MHz 10 V/us 90 dB 260 pA 30 uV 2.7 V 2.5 mA 110 dB 4.2 nV/sqrt Hz 1 V/V 0.5 fA/sqrt Hz 150 pA 120 dB
MAX40087AUT+T MAX40087AUT+T 数据表 5.5 V 40 mA 42 MHz 10 V/us 109 dB 250 pA 30 uV 2.7 V 2.5 mA 114 dB 4.2 nV/sqrt Hz 5 V/V 0.5 fA/sqrt Hz 5 pA 107 dB
MAX40089AUA+T MAX40089AUA+T 数据表 5.5 V, 2.75 V 42 MHz 10 V/us 120 dB 300 fA 30 uV 2.7 V, 1.35 V 110 dB 260 nV/sqrt Hz 5 V/V 0.5 fA/sqrt Hz 100 fA 120 dB
MAX40087ANT+T MAX40087ANT+T 数据表 5.5 V 42 MHz 10 V/us 120 dB 260 pA 30 uV 2.7 V 2.2 mA 114 dB 4.2 nV/sqrt Hz 5 V/V 0.5 fA/sqrt Hz 150 pA 120 dB
MAX40079ANT+T MAX40079ANT+T 数据表 5.5 V 42 MHz 10 V/us 120 dB 260 pA 30 uV 2.7 V 2.2 mA 114 dB 4.2 nV/sqrt Hz 5 V/V 0.5 fA/sqrt Hz 150 pA 120 dB
发布日期: 2018-03-26 | 更新日期: 2023-04-12
