Analog Devices / Maxim Integrated MAX40203EVKIT评估套件
Maxim Integrated MAX40203EVKIT评估套件设计用于评估超微型毫微功耗MAX40203低电流理想二极管。该评估套件PCB装配有两个MAX40203AUK+器件，可用于演示MAX40203，采用节约空间的5引脚SOT23封装。
特性
- 评估MAX40203AUK+
- 500mA时，电压降仅为100mV
- VDD反向偏置时漏电流小于10nA
- 电源电压范围：1.2V至5.5V
- 低静态电源电流：300nA（典型值）、500nA（最大值）
- 自身热保护
- 温度范围：-40°C至125°C
- 包含易于使用的元件
- 经过验证的PCB布局
- 完全组装并经过测试
必要设备
- MAX40203EVKIT evaluation kit
- +6V DC power supply
- Electronic load capable of sinking 1A ( e.g., HP6060B)
- Precision voltmeter

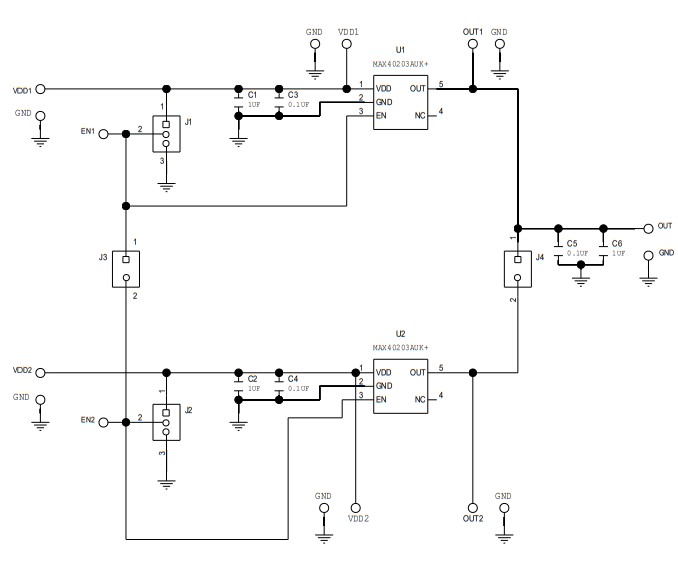

MAX40203 EV套件示意图
发布日期: 2018-12-11
| 更新日期: 2023-04-24
