Analog Devices Inc. MAX40204EVKIT评估套件
Analog Devices Inc. MAX40204EVKIT评估套件用于评估MAX40204精密双向电流检测放大器，具有宽共模输入，采用8焊球WLP封装。MAX40204具有2μV超低输入失调电压，支持使用小型检测电阻器降低功耗。
Analog Devices Inc. MAX40204EVKIT评估套件具有双向和单向电流检测选项、用于在两个增益选项（10V/V和100V/V）之间切换的跳线 (J1) 以及用于将该板置于低功耗模式的另一个跳线 (J2)。MAX40204EVKIT套件包含开尔文连接（用于放大器输入端的力和检测）以及非常精确的电流检测电阻器（±0.5%容差，用于精确测量）。
Maxim MAX40204EVKIT评估套件预装有MAX40204ANA+，包括各种测试点，用于进一步评估。
特性
- 宽输入共模范围：-0.1V至36V
- 5 V单电源供电
- 单向/双向操作
- 动态增益输入跳线
- 关断模式跳线
- 温度范围：-40 °C至+125 °C
- 经过验证的PCB布局
- 完全组装并经过测试
- 无铅，符合RoHS指令
必要设备
- MAX40204评估套件
- +5 V、10 mA直流电源
- 2.5V、10mA直流电源
- +12V、1A直流电源
- 电子负载或等效电阻器负载
- 两个数字电压表（DVM1、DVM2）

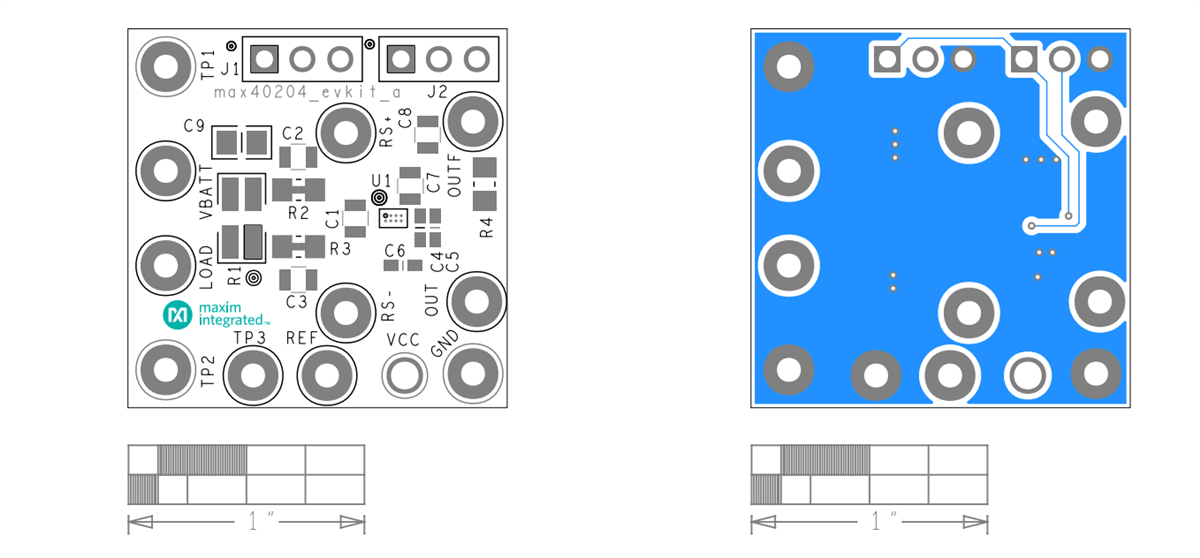

PCB布局
发布日期: 2020-11-03
| 更新日期: 2024-07-23
