Analog Devices Inc. MAX41470高性能低功耗接收器
Analog Devices MAX41470高性能低功耗接收器非常适合用于幅移键控 (ASK) 和频移键控 (FSK) 数据。该接收器可配置为三个常用的sub-1GHz频段，同时使用一个低成本16MHz晶体：287MHz至320MHz、425MHz至480MHz以及860MHz至960MHz。Analog Devices MAX41470可用于ASK和FSK接收，也可通过SPI接口完全编程设定。
该接收器具有出色的射频灵敏度，射频输入支持功率高达0dBm的输入信号。Analog Devices MAX41470接收器集成了IF滤波器、少量外部元件以及低工作/掉电电流，非常适合用于成本和功耗敏感型应用。该芯片还包括低噪声放大器 (LNA)、全差分镜像抑制混频器、带集成压控振荡器 (VCO) 的片上锁相环 (PLL)、接收信号强度指示器 (RSSI) 以及数字解调。
该器件的工作电源电压范围为1.8V至3.6V，还具有节能、完全可编程、自轮询（占空比）模式等特性，其初步检测和中断输出可唤醒外部微控制器单元（MCU）。这些器件采用12引脚薄型QFN（TQFN）封装，额定扩展温度范围为-40°C至+105°C。
特性
- 物料清单 (BOM) 少
- 无需外部平衡-不平衡转换器或外部滤波器
- 一个低成本16MHz外部晶体
- 距离远，灵敏度高
- 低功耗
- 工作电源电流：9mA
- 断电电流：10nA
- 自轮询（远程唤醒），降低功耗
- 初步检测，带中断输出
- 平均电流：低至350μA
- 占空比：小于1%
- 快速启动时间
- 自动增益控制 (AGC) 调节数字RSSI
- 自动频率控制 (AFC)
- 快速频率开关Frac-N合成器
- 33dB校准镜像抑制
- 符合ETSI 2类阻断要求
- ±2.5kV HBM ESD保护，LNA输入±4kV
- 数据传输速率 (NRZ)：高达200kbps
- 电源电压：1.8V至3.6V
- 工作温度范围：-40°C至+105°C
- 4mm x 4mm、12-TQFN封装，间距为0.8mm
应用
- 家居自动化和安保
- 楼宇门禁控制
- 车库开门器 (GDO)
- 遥控无钥匙进入 (RKE)
- 胎压监测系统 (TPMS)
- 餐厅寻呼机

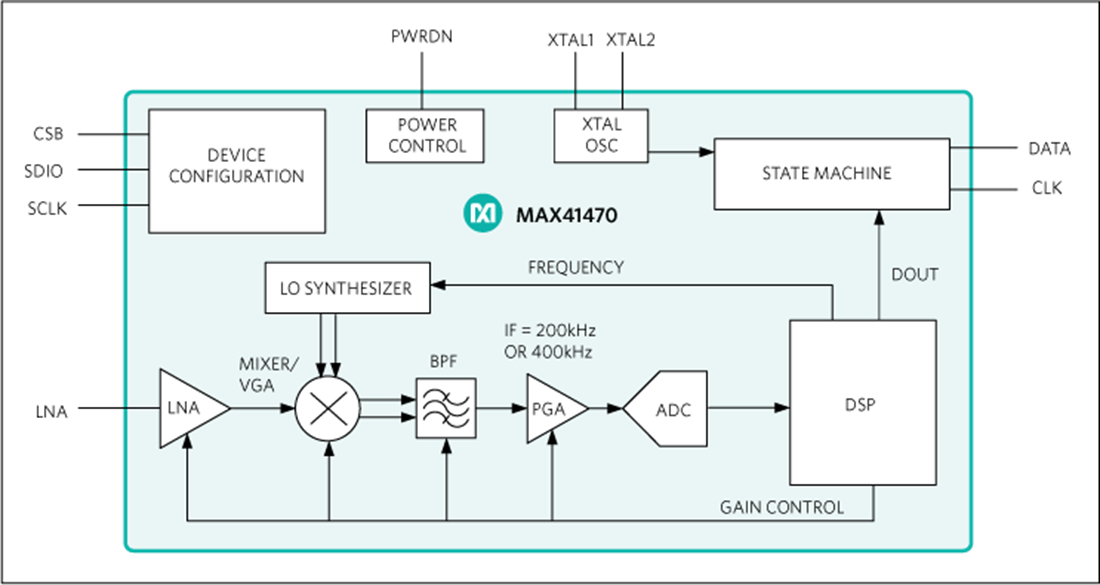

功能图
