Analog Devices / Maxim Integrated MAX41473/MAX41474射频接收器
Analog Devices Inc. MAX41473/MAX41474射频接收器是高性能、低功耗器件，非常适合用于幅移键控 (ASK) 和频移键控 (FSK) 数据。MAX41473/MAX41474接收器设计用于接收287MHz至320MHz、425MHz至480MHz以及860MHz至960MHz ISM频段中的ASK/FSK调制数据。这些射频接收器能够进行ASK或FSK接收，并可通过I2C接口完全编程。MAX41473/MAX41474接收器具有出色的射频灵敏度，射频输入支持功率高达0dBm的输入信号。这些射频接收器配有集成的IF滤波器、少量外部元件以及低工作/掉电电流。
ADI MAX41473/MAX41474射频接收器具有节能、完全可编程和自轮询（占空比）模式，其前置检测和中断输出可唤醒外部MCU。这些射频接收器的工作电压范围为1.8V至3.6V，温度范围为-40°C至105°C。MAX41473/MAX41474射频接收器采用12引脚薄型QFN (TQFN) 封装，脚距为0.8mm，尺寸为4mm x 4mm。典型应用包括家居自动化和安防、楼宇门禁控制、车库门开启器 (GDO) 和遥控无钥匙进入 (RKE)。
特性
- 物料清单 (BOM) 少：
- 无需外部平衡-不平衡转换器或外部滤波器
- 一个低成本16MHz外部晶体
- 距离远，灵敏度高
- 自动增益控制 (AGC) 调节数字RSSI
- 自动频率控制 (AFC)
- 快速频率开关Frac-N合成器
- 自轮询（远程唤醒），降低功耗：
- 初步检测，带中断输出
- 平均电流：低至350μA
- 占空比：小于1%
- 快速启动时间
- 33dB校准镜像抑制
规范
- 低功耗：
- 工作电源电流：9mA
- 断电电流：10nA
- 数据传输速率 (NRZ)：高达200kbps
- 电源电压范围：1.8V至3.6V
- 工作温度范围：-40°C至+105°C
- 频率范围：
- 287MHz至320MHz
- 425MHz至480MHz
- 860MHz至960MHz
- 尺寸：4mm x 4mm
- 12-TQFN封装，间距为0.8mm

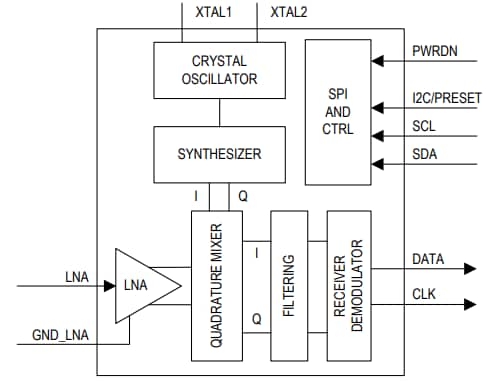

框图
