Analog Devices Inc. MAX4147x 评估套件
Analog Devices MAX4147x评估套件用于评估MAX41470、MAX41473和MAX41474 sub-1GHz ISM接收器。该套件包含一个MAX4147x高输出功率VHF/UHF sub-GHz ISM/SRD接收器。它设计用于接收频移键控（FSK）、高斯GFSK或幅移键控（ASK）数据，频率范围为287MHz至320MHz、425MHz至480MHz和860MHz至960MHz。
Analog Devices MAX4147x评估套件可搭配外部微控制器（MCU）和在计算机上运行的图形用户界面（GUI）软件使用。MAX4147x使用SPI接口进行内部寄存器配置。该评估套件包括Windows® 10兼容软件，可提供简单的GUI，用于通过SPI端口配置所有MAX4147x寄存器。使用MAX32630FTHR应用平台时，GUI还可以控制板载PMIC。
特性
- 评估MAX4147x sub-1GHz ISM接收器
- 单输入电源电压范围：1.8V至3.6V
- 直接连接MAX32630FTHR Arm®微控制器（MCU）板
- 提供PMOD硬件接口
- Windows 10兼容软件
- 用于MAX41470的板载SPI接口控制和用于MAX41473/74的可选I2C控制
- GUI控制，用于MAX32630FTHR板PMIC，工作频率范围为1.8V至3.3V
- 经过验证的4层PCB设计
- 完全组装并经过测试
应用
- 楼宇门禁控制
- 车库开门器 (GDO)
- 家居自动化和安保
- 遥控无钥匙进入 (RKE)
- 餐厅寻呼机
- 胎压监测系统 (TPMS)
套件内容
- MAX4147x评估套件板
- MAX32630FTHR#套件
- FTHR板
- DAPLINK板
- 两根USB Micro-B电缆
必要设备
- Windows PC (Windows 10)，有一个可用的USB端口
- 射频信号发生器，具有LNA输入用ASK/OOK和/或FSK调制功能
- 电源电压范围：1.8V至3.6V、20mA
软件
MAX41470EVKIT包括Windows 10兼容软件，可提供简单的图形用户界面（GUI），用于通过SPI端口配置所有MAX41470寄存器。使用MAX32630FTHR应用平台时，该GUI还可以控制板载PMIC。

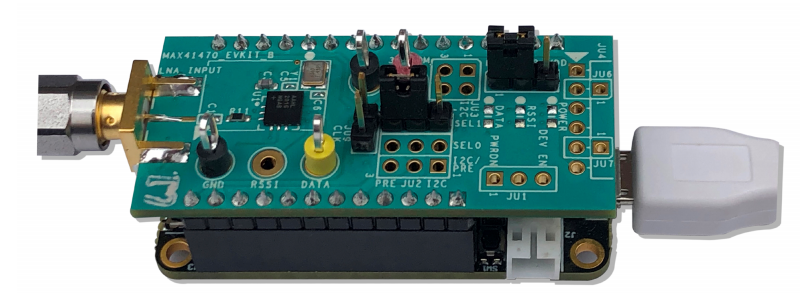

方向

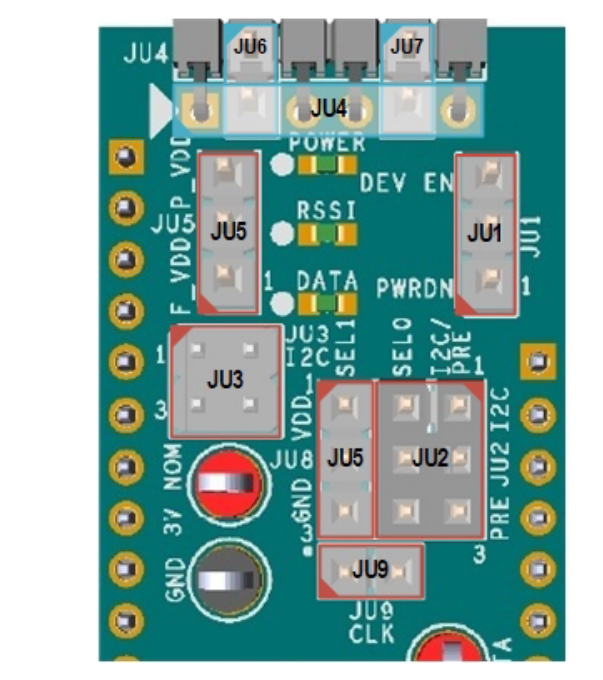

套件跳线

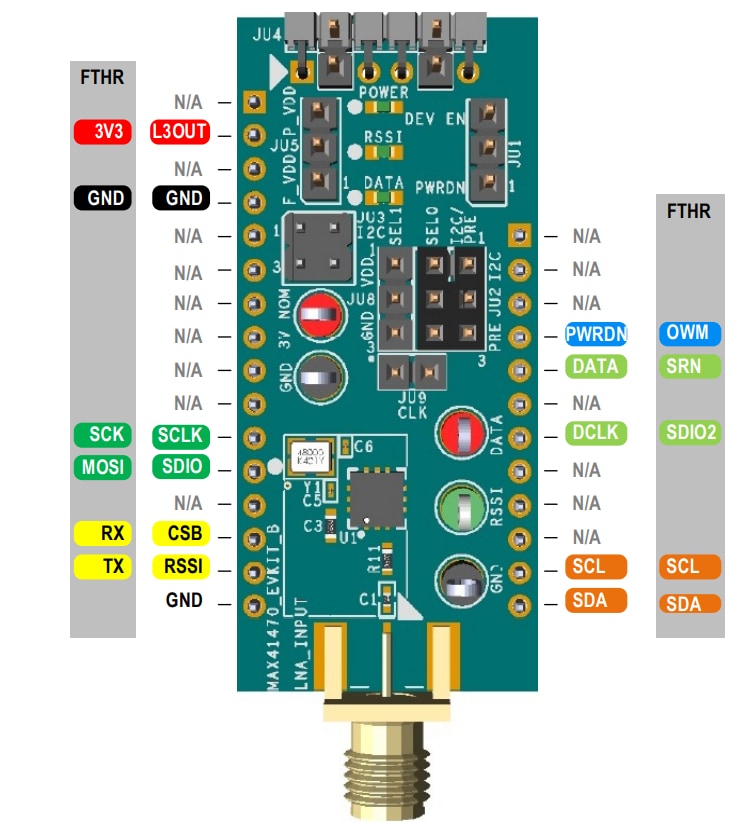

数据接口
发布日期: 2020-10-01
| 更新日期: 2024-07-09
