Analog Devices / Maxim Integrated MAX5316 16位数模转换器

Maxim Integrated MAX5316 16位数模转换器 (DAC) 是高精度、串行SPI输入、电压缓冲输出DAC,采用4mm x 5mm、24引脚TQFN封装。这些器件在-40°C至+105°C的整个温度范围内具有±1LSB INL(最大值)和±0.25LSB DNL(典型值)精度。该DAC提供电压缓冲输出,具有3µs快速建立时间,在FSR内保持低失调和±0.6ppm/°C(典型值)的增益偏移。加载/感应输出 (OUT) 有助于在驱动长线负载时保持高精度指标。独立的AVSS电源允许放大器输出至0V (GND) 电平,在接近地电位时确保完全线性指标。上电时,该器件将输出复位至零或中间值。该器件具有2.7V至5.5V的较宽供电范围,并集成了低漂移、低噪声基准缓冲器,因此简单易用。MAX5316 DAC具有50MHz 3线SPI接口。

特性

  • 非常适合用于ATE和高精度仪器:
    • 在整个温度范围内保证±1LSB(最大值)INL精度
  • 驱动10kΩ || 100pF负载时具有快速建立时间 (3µs)
  • 上电时,将DAC输出安全地复位至零或中间值(引脚可选)
    • 可预先确定系统上电或复位时的状态
  • 负电源 (AVSS) 选项在0V下确保INL/DNL指标
  • SPI接口兼容1.7V至5.5V逻辑
  • 高度集成,缩短了开发时间、减小了PCB面积
    • 电压缓冲输出可直接驱动2kΩ负载满摆幅工作
    • 集成基准缓冲区
    • 无需外部放大器
  • 小型4mm × 5mm、 24引脚TQFN封装

应用

  • 自动校准
  • 自动测试设备
  • 通信系统
  • 数据采集系统
  • 增益与失调调节
  • 医疗设备
  • 过程控制与伺服环路
  • 可编程电压及电流源
  • 测试与测量

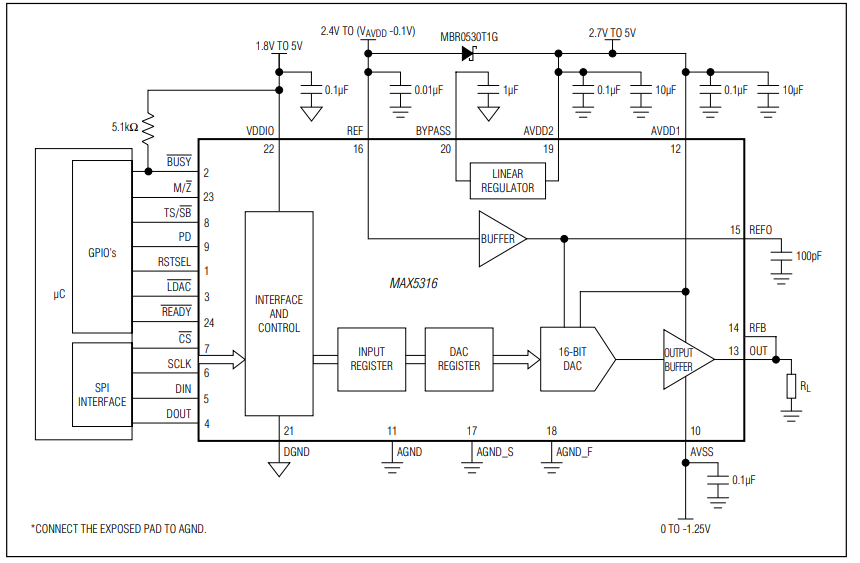

典型工作电路

应用电路图 - Analog Devices / Maxim Integrated MAX5316 16位数模转换器

功能框图

框图 - Analog Devices / Maxim Integrated MAX5316 16位数模转换器
发布日期: 2019-10-25 | 更新日期: 2023-04-26
