Analog Devices / Maxim Integrated MAX6078精密电压基准
Maxim MAX6078精密电压基准具有低漂移和低噪声，最大电源电流仅为15μA。低频噪声小于12μVPP（2.5V输出电压选项），输出电压的温度系数小于10ppm/°C。该基准输出具有高达3mA的拉/灌负载电流，最高初始精度为0.04％。低漂移和低噪声有利于提高系统精度，使这些器件非常适合用于高精度工业应用。降噪 (NR) 输入引脚支持连接外部电容器以减小宽带噪声。可用的输出电压包括1.25V、2.048V、2.5V、3.0V、3.3V、4.096V和5.0V。
特性
- 初始精度：±0.04%
- 温度漂移：10ppm/°C（最大值）
- 噪声：12μVPP（0.1Hz至10Hz，2.5V）
- 电源电流：15μA
- 长期漂移：20ppm（典型值）
- 拉/灌负载电流：3mA
- 滤波器选项可以减小高频噪声
- 压差电压：100mV
- 1.5mm x 1.3mm（0.5mm间距）、6焊球WLP和2mm x 3mm、8引脚TDFN-EP封装
- 输出电压选项：1.25V、2.048V、2.5V、3.0V、3.3V、4.096V和5.0V
应用
- 高精度工业与过程控制
- 精密仪表
- 高分辨率ADC和DAC
- 便携式和手持式系统

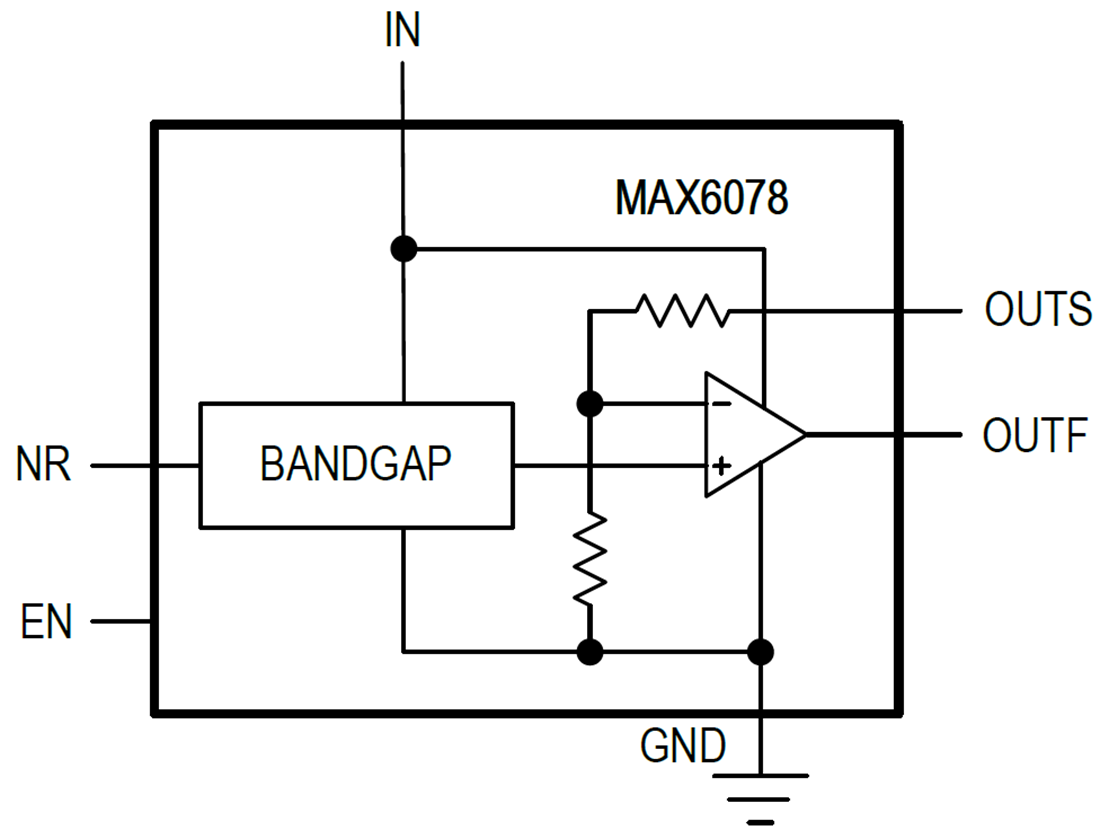

简化框图
发布日期: 2019-09-10
| 更新日期: 2023-04-22
