Analog Devices / Maxim Integrated MAX7037 Sub-1GHz超低功耗ISM射频收发器
Maxim Integrated MAX7037 Sub-1GHz超低功耗ISM射频收发器是一款高性能、四频段、多通道收发器，集成8051微控制器、闪存和传感器接口。MAX7037的最低工作电压为2.1V，因此可延长电池寿命并支持使用不同能源，例如太阳能电池、机电或热电。该收发器将通过硬件实现的发送-接收程序与微控制器相结合。这样即可支持高效收发器系统实现具有高级FSK和ASK协议特性的无线故障安全多频段/多通道通信。在睡眠模式下，可轻松实现具有快速反应时间的低功耗应用。
特性
- 超低功耗，支持电池供电
- TX电流消耗（POUT = +6dBm，FSK）：16mA
- RX电流消耗 (FSK)：22mA
- 深度睡眠模式电流消耗（看门狗计时器和PRAM处于工作状态）：100nA
- 电源电压范围：2.1V - 5.5V
- 集成超低功耗上电/关断电压阈值检测器
- FFSK/FMSK/ASK调制，最大程度兼容各种通信标准
- 总数据速率：高达125Kbit/s
- ASK，具有可编程跳变波形，用于光谱调谐
- 全集成射频、TX和RX前端，可最大限度减少外部元件数量
- 最大TX输出功率 (RLOAD = 400Ω)：+10dBm
- RX灵敏度（FFSK，BW = 150kHz）：-100dBm
- 基于手表晶体的实时时钟
- （未来支持，请联系工厂）
- 集成手表晶振：32768Hz
- 支持全球范围的频段
- ISM覆盖频段：315/433/868/915至930MHz
- N分频LO发生，用于多通道运行
- 射频合成器分辨率：244Hz/488Hz
- 带模拟I/O的混合信号传感器接口，通过ADC/DAC和片上缓冲器实现（未来支持，请联系工厂）
- 集成9位Σ-Δ ADC，可满足各种应用要求
- 集成8位DAC
- 8路混合信号I/O，带通用开关阵列；多达18路数字I/O
应用
- 超低功耗传感器网络
- 智能电表
- 楼宇自动化
- 短程通信

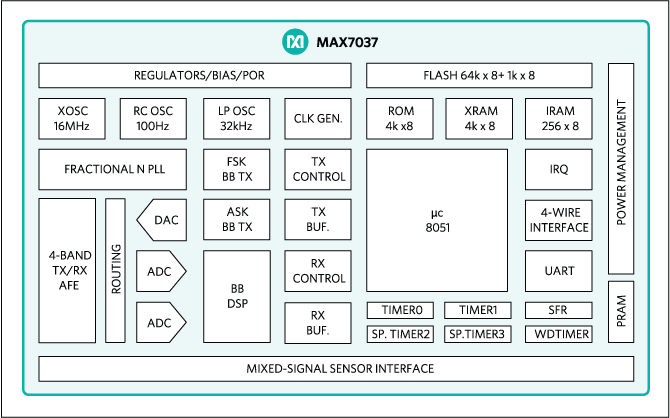

功能框图
发布日期: 2017-10-12
| 更新日期: 2023-04-13
