Analog Devices / Maxim Integrated MAX77504 3A同步降压直流-直流转换器
Maxim MAX77504 3A同步降压直流-直流转换器优化用于便携式2节和3节电池供电应用。该转换器的输入电源电压范围为2.6V至14V。输出电压可通过外部反馈电阻器在0.6V至6V之间调节。该器件具有低IQ SKIP模式，可在轻负载时实现出色的效率。MAX77504可通过外部时钟驱动FPWM引脚实现同步。借助专用使能、电源正常和FPWM引脚，可实现简单的硬件控制。SEL输入可轻松配置开关频率、增益和输出有源放电选项。内置欠压闭锁 (UVLO)、输出有源放电、逐周期电感器电流限制、热关断和短路保护等特性可确保该器件在异常工作条件下安全运行。
特性
- 3A单通道降压稳压器
- 输入电压范围：2.6V至14V
- 输出电压范围：0.6V至6V
- 0.5MHz至1.5MHz固定频率开关选项
- 高效率、低IQ，延长了电池寿命
- 峰值效率：94%（7.4VIN、3.3VOUT）（2520电感器）
- 10μA ISUP（12VIN、1.8VOUT）
- OUT自动为VL供电 (VOUT > 1.7V)，实现低IQ
- 使能引脚 (EN)，用于直接控制硬件
- 通过FPWM/SYNC引脚可实现外部时钟同步
- 电源良好输出 (POK) 监视VOUT质量
- 保护特性
- 逐周期电感器电流限制
- 短路断续模式、UVLO和热关断保护
- 软启动
- FC2QFN或WLP封装选项
- 2.5mm x 2.5mm（0.6mm最大高度）、12引脚FC2QFN封装（0.5mm间距）
- 1.7mm x 1.7mm（0.7mm最大高度）、16焊球WLP封装（0.4mm间距、4x4阵列）
- 所有WLP封装焊球（POK除外）均可在非HDI PCB上布线
应用
- 1至3节锂离子/锂离子电池供电设备
- 专业无线电、手持电脑
- 无反光镜相机、DSLR和笔记本电脑
- 便携式扫描仪、POS机终端、打印机
- 空间受限的便携式电子产品

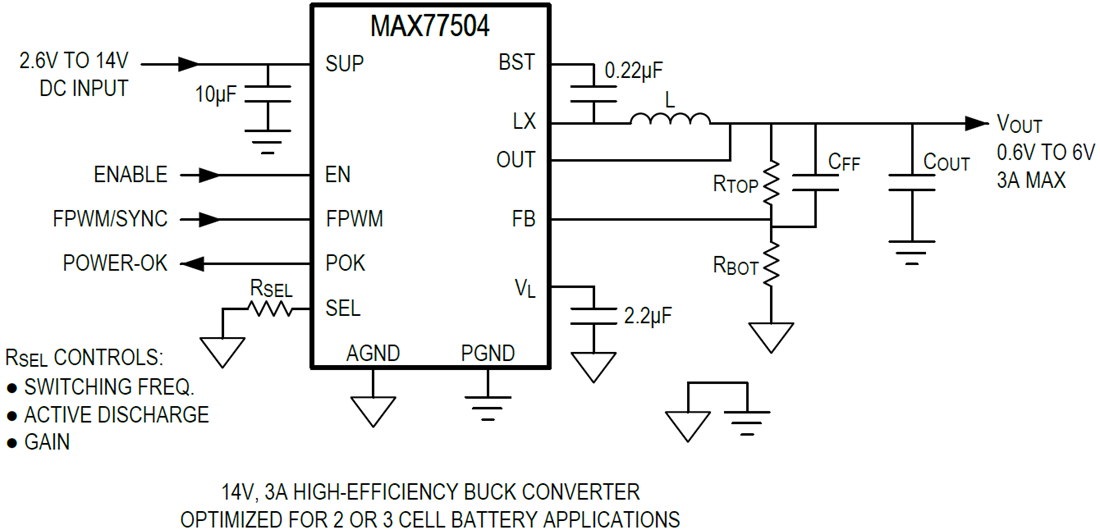

简化应用电路
