Analog Devices / Maxim Integrated MAX77540EVKIT转换器评估套件

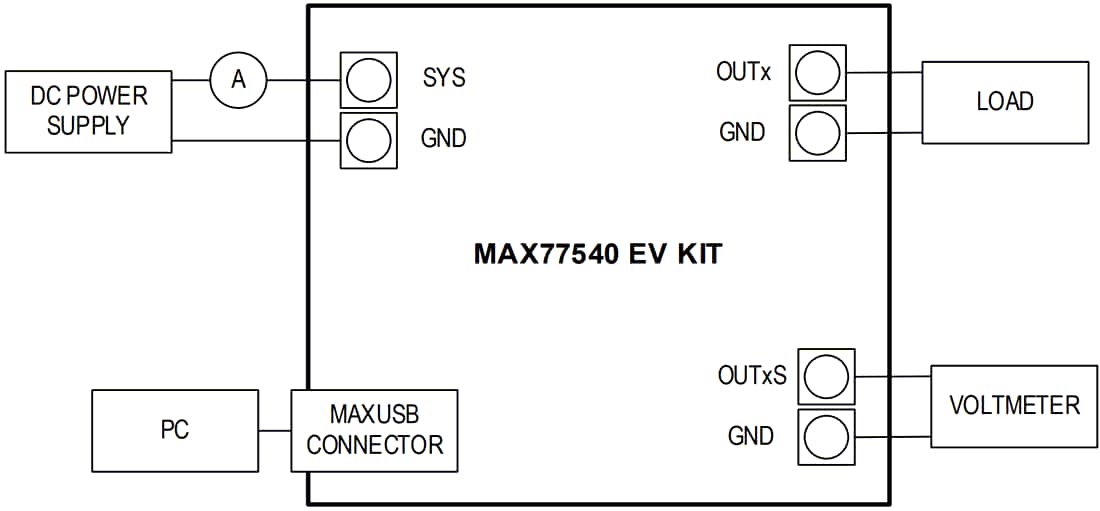

Analog Devices MAX77540EVKIT转换器评估套件是完全组装并经过测试的印刷电路板 (PCB) ，用于演示MAX77540双相可配置降压稳压器。该板配有测试点和跳线，用于测试器件上的所有引脚。借助两个电位器，用户可以任意调整SEL1/SEL2配置引脚。关键节点（VOUTx、LXx）上的探头插座可提供精确测量。该板包括一些备用电感器 (L3-L6)，用于测试效率/性能权衡。该IC通过R13和R14设置默认输出电压，但可通过电位器或I²C通信进行更改。Analog Devices的图形用户界面 (GUI) 可通过MAXUSB_INTERFACE器件将基于Windows®的PC连接到J11。
