Analog Devices / Maxim Integrated MAX77541EVKIT转换器评估套件
Analog Devices MAX77541EVKIT转换器评估套件是完全组装并经过测试的印刷电路板 (PCB) ，用于演示MAX77541双相可配置降压稳压器。该板配有测试点和跳线，用于测试器件上的所有引脚。借助三个电位器，用户可以任意调整SEL1/SEL2/CFG配置引脚。关键节点（VOUTx、LXx）上的探头插座可提供精确测量。该板还配有备用电感器 (L3-L6) ，用于测试效率/性能权衡。该IC通过R13和R14设置默认输出电压，但可通过电位器或I2C通信进行更改。Analog Devices的图形用户界面 (GUI) 可通过MAXUSB_INTERFACE器件将基于Windows®的PC连接到J11。
特性
- 用于高精度测量的探头插座
- 测试点，可用于所有特性（POK、FPWM、EN和IRQB）
- 默认输出电压可通过SEL调节
- I2C从ADDR、ILIM以及FSW通过CFG预设
- 用于定制I2C 主机的连接器
必要设备
- 可调直流电源或相应的电池
- 万用表
- MAXUSB_INTERFACE#，用于I2C串行接口（可选）
- USB Type-A转Micro-USB电缆（可选）
- 基于Windows的PC，带MAX77541EVKIT GUI（可选）

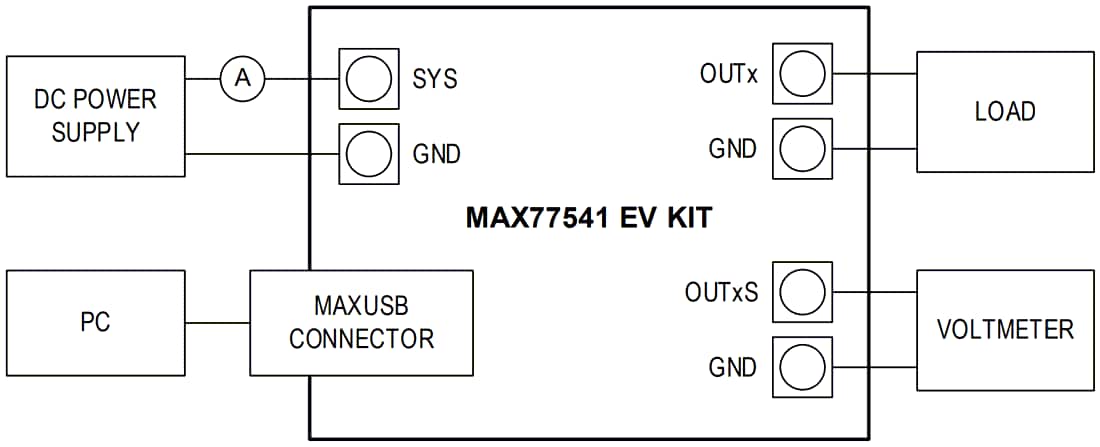

评估套件设置
发布日期: 2021-08-24
| 更新日期: 2023-04-18
