Analog Devices / Maxim Integrated MAX77654超低功耗PMIC
Maxim Integrated MAX77654超低功耗PMIC提供了高度集成的电池充电和电源解决方案，适用于尺寸和效率至关重要的低功耗应用。MAX77654 PMIC配有SIMO降压-升压稳压器，可利用单电感器提供三个可独立编程的电源轨，从而尽可能减小解决方案尺寸。音频和其他噪声敏感应用实施两个100mA LDO，提供纹波抑制。LDO可配置为负载开关，不需要时通过断开外部模块来管理功耗。
通过高度可配置的线性充电器支持各种锂离子电池容量，并包含电池温度监控，以进一步提高安全性 (JEITA)。MAX77654包括三个GPIO和一个模拟多路复用器，可将数个内部电压及电流信号切换至外部节点，用于使用外部ADC进行监控。配置和检查器件的状态可通过双向I2C串行接口来实现。该器件具有多种工厂可编程选项，可针对诸多终端应用进行定制。
特性
- 高度集成
- 三路输出、单电感多输出 (SIMO) 降压-升压稳压器
- 支持0.8V至5.5V宽输出电压范围（所有SIMO通道）
- 2个100mA LDO/LSW
- Smart Power Selector™锂离子/锂聚合物电池充电器
- 3个GPIO资源
- 用于电源监控的模拟MUX输出
- 工厂发货模式 (<200nA IQ)
- 看门狗定时器
- 三路输出、单电感多输出 (SIMO) 降压-升压稳压器
- 低功耗
- 关断电流：0.3μA
- 工作电流：6μA（3个SIMO通道+ 2个LDO）
- 灵活且可配置
- I2C兼容接口和GPIO
- 提供工厂OTP选项
- 优化用于小尺寸电池的充电器
- 可编程快速充电电流：7.5mA至300mA
- 可编程电池调节电压：3.6V至4.6V
- 可编程端接电流：0.375mA至45mA
- JEITA电池温度监控器可调节充电电流和电池调节电压，以实现安全充电
- 小尺寸
- 6.52mm2晶圆级封装 (WLP)
- 30焊球、0.4mm间距、6x5阵列
- 较小的整体解决方案尺寸 (29.7mm2)
应用
- 蓝牙耳机、耳戴式设备
- 无线扬声器
- 健身、健康和活动监视器
- 可穿戴设备
- 安全与安保监视器
- 传感器节点
- 便携式消费设备
- 物联网 (IoT)

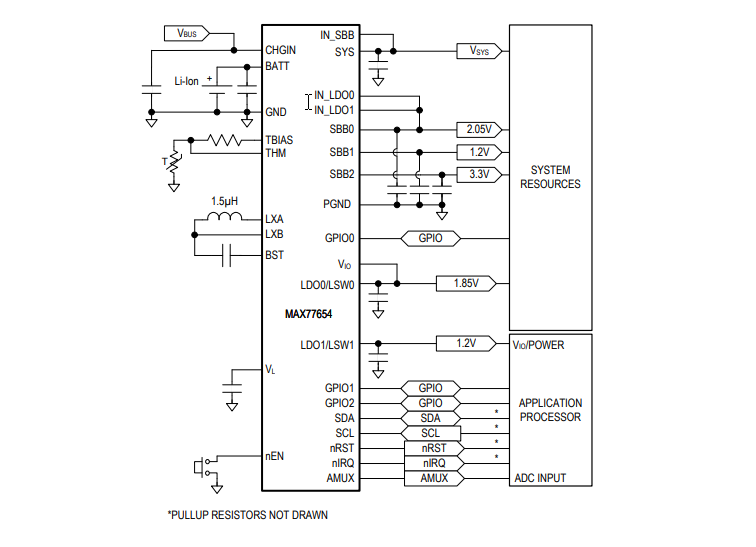

简化框图
发布日期: 2019-07-22
| 更新日期: 2023-04-12
