Analog Devices / Maxim Integrated MAX77658超低功耗PMIC
Analog Devices MAX77658超低功耗PMIC可为尺寸和效率至关重要的低功耗应用提供高度集成的电池充电和电源解决方案。MAX77658设有SIMO降压-升压稳压器，具有来自单个电感器的三个高效、可独立编程的电源轨，可最大限度地减小整体解决方案尺寸。此外，两个150mA LDO为音频和其他噪声敏感应用提供纹波抑制。该LDO还可配置为负载开关，在不需要时通过断开外部模块来管理功耗。
通过高度可配置的线性充电器支持各种锂离子电池容量，包含电池温度监控，以进一步提高安全性 (JEITA)。该电量计采用ModelGauge™ m5 EZ算法，具有超低功耗。该IC具有出色的性能，用于容量为10mAhr至1Ahr的电池。
Analog Devices MAX77658 PMIC包括三个GPIO和一个模拟多路复用器，可在多个内部电压和电流信号之间进行选择，以通过外部ADC进行监控。双向I2C串行接口允许配置和检查器件的状态。内部开/关控制器为调节器提供受控启动顺序，并在其打开时配备监控功能。该器件具有多种工厂可编程选项，可针对诸多应用进行定制，加快产品上市。
特性
- 高度集成
- 三路输出、单电感多输出 (SIMO) 降压-升压稳压器
- 支持0.5V至5.5V宽输出电压范围（所有SIMO通道）
- 提供高达750mA的总负载电流
- SBB2可配置为1.5A峰值电感限流，以支持重载导轨
- 2个150mA LDO/LSW
- Smart Power Selector™锂离子/锂聚合物电池充电器
- 3个GPIO资源
- 模拟MUX输出电源监控
- 低功率模式<700nA IQ
- 监视时钟
- 三路输出、单电感多输出 (SIMO) 降压-升压稳压器
- 优化用于小尺寸锂离子电池的充电器
- 可编程快速充电电流：7.5mA至300mA
- 可编程电池调节电压：3.6V至4.6V
- 可编程端接电流：0.375mA至45mA
- 杰伊塔电池温度监控器可调节充电电流和电池调节电压，以实现安全充电
- 低功耗
- 1μA关断电流
- 11.2微安工作电流（3个SIMO通道 + 2个LDO + 燃油测量仪器）
- 电量计ModelGauge™ m5 EZ
- 无需为EZ性能校准
- 较强的电池变化耐受性
- 裸片温度或外部热敏电阻测量功能
- 使用内部检测电阻器进行集成内部电流检测
- 老化、电流和温度补偿
- 无需空载、满载或空闲状态
- 灵活且可配置
- I2C兼容接口和GPIO
- 小尺寸
- 9.55 mm2 晶圆级封装（WLP）
- 36-bump、0.5mm-pitch、6x6阵列
应用
- 蓝牙®耳机和耳戴式设备
- 无线扬声器
- 可穿戴设备
- 安全与安保监视器
- 传感器节点
- 物联网 (IoT)

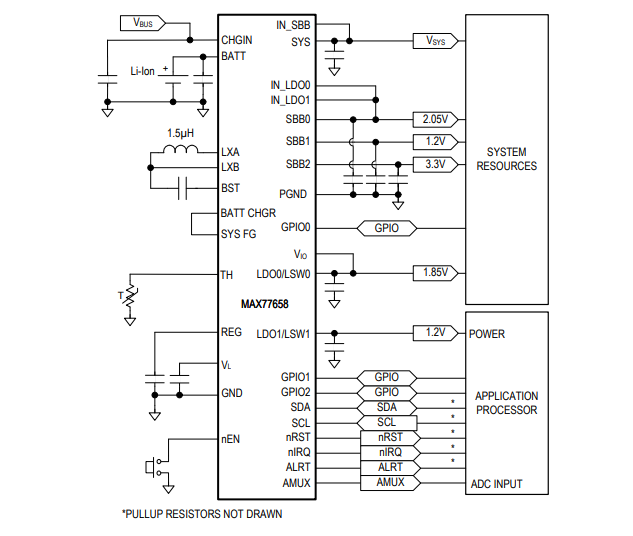

简化框图
