Analog Devices Inc. MAX77751 3.15 A USB-C自主充电器

Analog Devices MAX77751 3.15A USB-C自主充电器是一款3.15 A充电器，集成USB Type-C® CC检测和反向升压功能。通过电阻器轻松配置快速充电电流和充满电流阈值。MAX77751的输入电压范围为4.5 V至13.7 V。Analog Devices MAX77751 3.15A USB-C自主充电器的最大输入电流限制为3A。该IC还实现了自适应输入电流限制 (AICL) 功能。这样即可通过减少输入电流来调节输入电压，从而防止弱适配器的电压发生故障或折返。

特性

  • 高达16 V保护
  • 13.7V最大工作输入电压
  • 3.15A最大充电电流
  • 6A放电电流保护
  • 无需固件或通信
  • 集成USB检测
    • CC检测，用于USB Type-C
    • BC1.2检测，用于传统SDP、DCP和CDP
    • 自动输入电流限制配置
    • 输入电压调节，具有自适应输入电流限制 (AICL) 功能
  • 反向升压能力高达5.1V、1.5A
  • 所有功能的引脚控制
    • 电阻器可配置快速充电电流
    • 电阻器可配置的充电完成电流
    • ENBST引脚，启用和禁用反向升压
    • STAT引脚，指示充电状态
    • INOKB引脚，指示输入电源正常 (POK)
    • OOPOFF引脚，禁用充电
  • 集成电池真断开FET
  • 3mm x 3mm、24引线FC2QFN封装

应用

  • 移动销售点 (mPOS) 终端
  • 便携式医疗设备
  • 无线耳机
  • GPS追踪器
  • 可穿戴设备充电座
  • 移动电源
  • 移动路由器

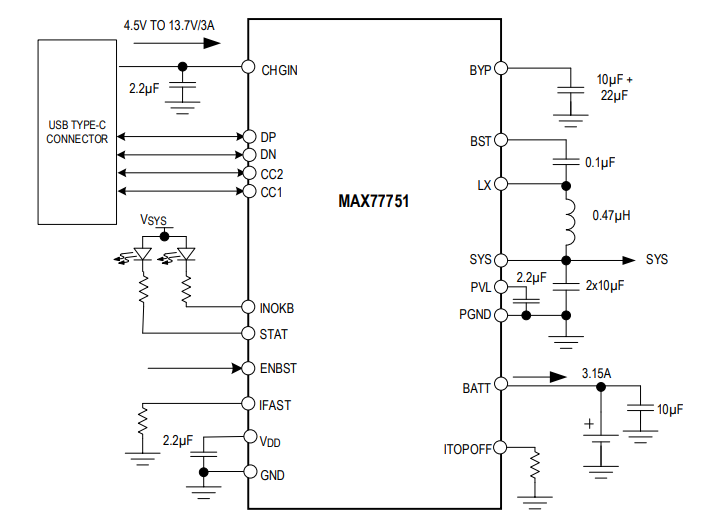

框图

框图 - Analog Devices Inc. MAX77751 3.15 A USB-C自主充电器
发布日期: 2020-07-21 | 更新日期: 2024-06-11
