Analog Devices / Maxim Integrated MAX77756 24V降压稳压器

Maxim Integrated MAX77756 24V降压稳压器是一款降压直流-直流转换器，集成双输入电源多路复用器 (MUX)。MAX77756在3V至24V的宽输入电源电压下工作，最大输出电流为500mA。该器件随附1.8V、3.3V或5.0V出厂编程的输出电压。设计人员可以使用外部电阻器或I2C串行接口调节输出电压。这些器件易于使用，具有短路和热保护以及8ms软启动功能。从双输入电源MUX中选择两个不同的输入源，选择较高的电压为降压转换器供电。MAX77756采用2.33mm x 1.42mm（0.7mm最大高度）的小尺寸晶圆级封装 (WLP) 或15焊球、0.4mm脚距、3×5阵列。

特性

  • 宽输入电源：
    • 电源电压：3V至24V
    • 输出电流：500mA（最大值）
    • 1.8V、3.3V或5.0V出厂设置VOUT选项或外部反馈电阻器选项
    • 可选I2C控制，用于精确的VOUT调节（50mV步进为1.5V至7.5V）
    • 硬件或软件启用
  • 双输入电源MUX代替共阴极二极管阵列：
    • 自动理想二极管ORing电压选择器
    • 250mΩ MOSFET最大限度地降低功耗、BOM和解决方案尺寸
  • 低IQ启用始终开启电源轨：
    • 1.5μA静态电流（仅SUP供电）
    • 19μA静态电流（IN1/IN2供电）
    • 88%峰值效率（12VSUP、3.3VOUT）
  • 安全且易用使用
    • 短路和热保护
    • 8ms软启动
    • 具有软件功能的扩频
    • 引脚可编程电感器峰值电流电平
  • 小尺寸：
    • 2.33mm x 1.42mm （0.7mm最大高度）晶圆级封装 (WLP)
    • 15焊球、0.4mm脚距、3 x 5陈列

应用

  • USB Type-C供电附件和器件
  • 笔记本电脑和平板电脑
  • 家庭自动化、低IQ智能集线器
  • 电池供电系统、备用电池和不间断电源轨

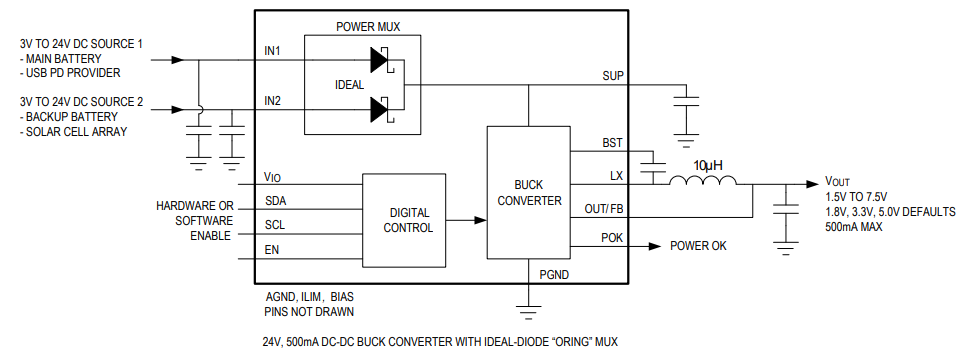

MAX77756框图

框图 - Analog Devices / Maxim Integrated MAX77756 24V降压稳压器
发布日期: 2017-09-21 | 更新日期: 2023-04-14
