Analog Devices Inc. MAX77831WEVKIT 评估套件

Analog Devices MAX77831WEVKIT评估套件用于全面评估MAX77831的特性和性能，MAX77831是一款18W、高效、高性能降压-升压稳压器，仅在强制PWM (FPWM) 模式下工作。MAX77831的输入电压范围为2.5V至16V，使用内部反馈电阻器时可在4.5V至15V输出电压范围内动态调节，使用外部反馈电阻器时可在3V至15V输出电压范围内动态调节。

Analog Devices MAX77831WEVKIT评估套件出厂配置为内部反馈，默认启动输出电压为5V。另一个启动电压通过外部反馈电阻器启用。输出电压可通过I2C串行接口动态调节。MAXUSB接口支持使用基于Windows®的软件，具有GUI和基于寄存器的详细接口，可执行IC的所有功能。在评估板上装有MAX77831BEWB+T。

特性

  • 经过验证的PCB参考设计和布局优势
  • 完全组装并经过测试
  • 用于高精度测量的感应点
  • 可访问测试点引脚，用于EN、POKB/INTB、VIO和I2C串行接口SCL、SDA
  • MAXUSB接口，可轻松与Windows PC通信
  • 驱动I2C串行接口的GUI软件，用于可选软件控制
  • 启动输出电压可通过外部反馈电阻器调节
  • 输出电压可通过I2C串行接口动态调节
  • I2C从地址、开关电流限制和反馈配置可通过RSEL调节

规范

  • 2.5 V 到 16 V 的输入电压
  • 输出电压
    • 输出电压（内部反馈）：4.5V至15V
    • 输出电压（外部反馈）：3V至15V
    • 默认输出电压（内部反馈）：5V
  • 输出功率：0W至18W VIN ≥ 4V
  • 97% VIN = 4V，VOUT = 5V，700mA负载峰值效率

必要设备

  • MAX77831评估套件
  • 可调节直流电源
  • 1.8V直流电源
  • 数字万用表
  • 电子负载
  • MAXUSB适配器，用于I2C串行接口（可选）
  • USB Type-A转micro-USB电缆（可选）
  • 基于Windows的PC，带MAX77831评估套件GUI（可选）

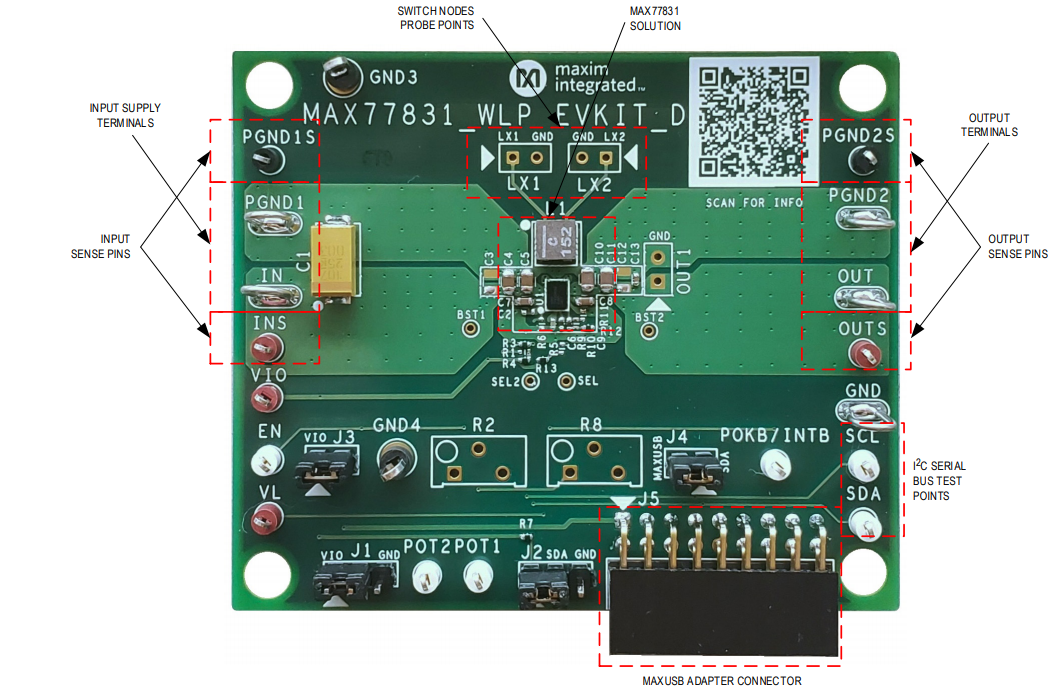

板布局

Analog Devices Inc. MAX77831WEVKIT 评估套件
发布日期: 2020-11-02 | 更新日期: 2024-07-22
