Analog Devices / Maxim Integrated MAX77839评估套件

Analog Devices MAX77839评估套件用于评估MAX77839 2.5A降压-升压转换器。该IC的输入电压范围为1.8V至5.5V，输出电压可在2.3V至5.3V之间调节（通过SEL引脚）。该套件的出厂默认输出电压设置为3.3V。输出电压可通过改变SEL电阻器值 (R3) 进行调整。GPIO引脚可用于支持强制PWM或电源正常 (POK) 功能。Analog Devices MAX77839评估套件与任何版本的MAX77839 WLP IC（默认为MAX77839AEWC+）兼容。

特性

  • 用于高精度测量的感应点
  • 用于EN、POK和OUTS的可访问测试点
  • 输出电压可通过SEL调节
  • 可配置为FPWM和SKIP模式（A和C 选项）（默认为SKIP模式）
  • 可配置POK状态（B和D选项）
  • 有源放电功能
  • UVLO上升= 1.8V, UVLO下降= 1.73V

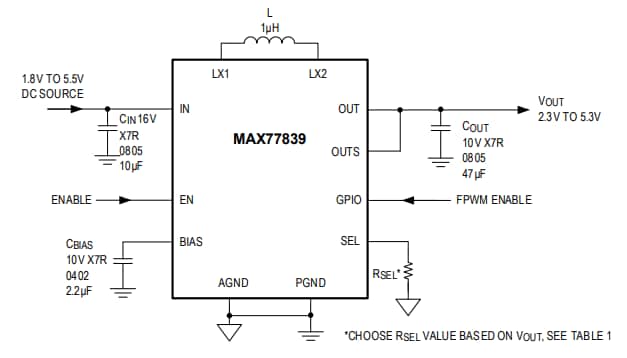

框图

框图 - Analog Devices / Maxim Integrated MAX77839评估套件

Analog Devices MAX77839评估套件有两种型号可供选择。MAX77839WEVKIT设有采用WLP封装的MAX77839。MAX77839QEVKIT设有采用QFN封装的MAX77839。

发布日期: 2021-01-15 | 更新日期: 2023-04-14
