Analog Devices / Maxim Integrated MAX77860开关模式降压充电器
Maxim MAX77860开关模式降压充电器具有USB Type-C CC检测功能、反向升压功能和安全输出LDO。MAX77860设有两个集成开关、小电感和小电容以及可编程电池充电电流。该器件具有单输入，适用于USB和高压适配器。该器件支持符合BC 1.2规范的USB Type-C CC检测功能。连接到适配器/USB引脚的MAX77860模块可防止遭受高达14V的输入过压事件。
USB-OTG输出可提供真负载断开功能，并受到可调输出电流限制的保护。该IC配置为反向升压模式时，无需额外的电感器为USB-OTG附件供电。该开关充电器采用特殊的CC、CV和芯片温度调节算法以及I2C可编程设置，适用于各种电池尺寸和系统负载。该器件通过I2C 3.0兼容串行接口与双向串行数据线 (SDA) 和串行时钟线 (SCL) 进行通信。MAX77860非常适合用于便携式设备，如智能手机、物联网设备和其它锂离子电池供电型电子产品。
特性
- 单输入开关模式充电器
- 高达14V的保护
- 输入工作电压范围：4.0V至13.5V
- 具有D+/D-充电器检测功能的开关充电器
- 高达4.0A输入电流限制，具有自适应输入电流限制 (AICL) 功能
- 高达3.15A电池充电电流限制
- 可选外部检测电阻
- CC、CV和芯片温度控制
- 支持USB-OTG反向升压，高达1.5A电流限制
- 主从充电能力，高达6A充电电流
- 集成电池真断开FET
- 额定电流高达9ARMS，放电电流限制（可编程）
- USB Type-C检测
- 集成VCONN开关
- CC引脚
- 用于USB HVDCP的D+/D-检测
- BC 1.2支持
- 1个安全输出LDO
- I2C兼容接口
应用
- 面向1S锂离子应用的USB Type-C充电
- 移动销售点设备
- 便携式医疗设备
- 便携式工业设备

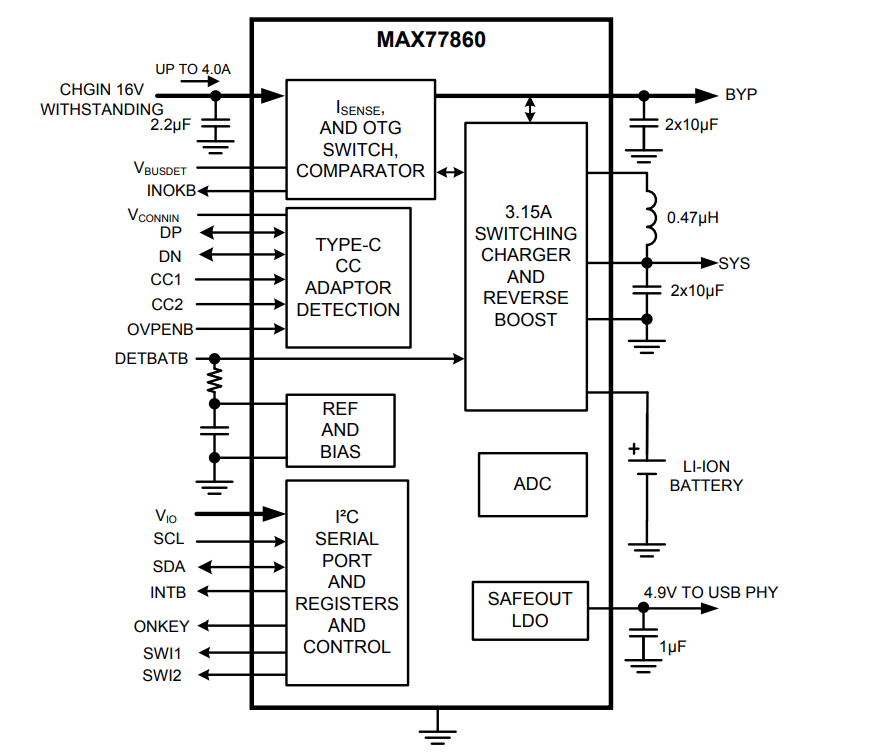

框图
视频
发布日期: 2019-03-12
| 更新日期: 2023-08-24
