Analog Devices / Maxim Integrated MAX77860评估套件

Maxim MAX77860评估套件是经过完全组装和测试的电路，用于评估MAX77860。MAX77860是一款单输入开关模式电池充电器，具有USB Type-C CC检测和充电功能，以及反向升压功能和安全性极高的LDO。该评估套件包含带集成I2C接口和MINIQUSB通信设备的集成电路 (IC) 评估板。该套件具有4V至13.5V输入工作范围、高达3.15A的USB Type-C充电功能以及适配器检测功能。MAX77860评估套件可搭配基于Windows®的图形用户界面 (GUI) 软件使用。

特性

  • 评估MAX77860单输入开关模式充电器
  • 演示4.0V至13.5V输入工作范围
  • 演示高达3.15A的USB Type-C充电功能
  • 演示适配器检测功能
  • 演示USB-OTG功能
  • 经过组装和测试
  • I2C串行接口

应用

  • 移动销售点设备
  • 便携式工业设备
  • 便携式医疗设备
  • 面向1S锂离子应用的USB Type-C充电

必要设备

  • MAX77860评估套件
  • 单节锂离子电池组
  • 充电用壁式适配器或直流电源，可提供15.0V/3A
  • 标准USB Type A转Type B电缆（包括在评估系统中）
  • 运行Windows 7或更高版本的PC

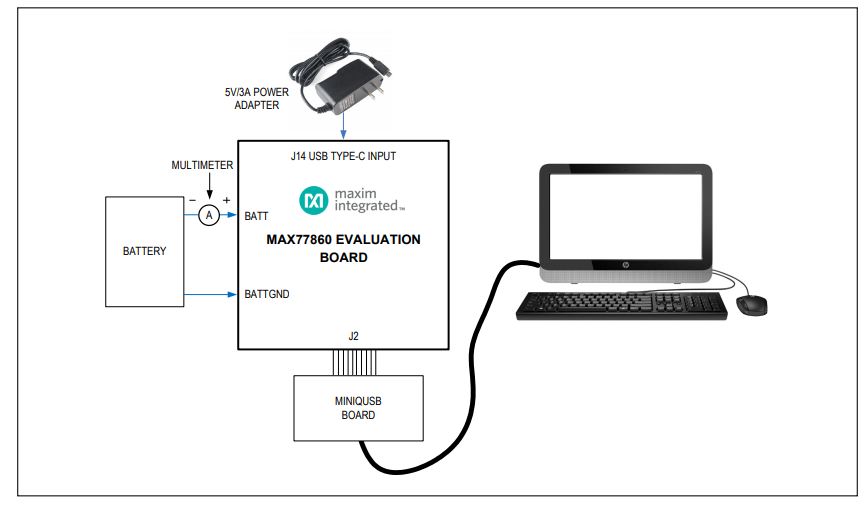

MAX77860工作台设置

图表 - Analog Devices / Maxim Integrated MAX77860评估套件
发布日期: 2019-03-12 | 更新日期: 2023-04-21
