Analog Devices / Maxim Integrated MAX77950 WPC/PMA双模无线功率接收器
Maxim Integrated MAX77950 WPC/PMA双模无线功率接收器与WPC或PMA发射器组合时，使用近场磁感应运行。MAX77950符合WPC低功耗 (v1.2) 和PMA SR1 (v2.0) 通信协议要求。MAX77950采用100mV步进，输出可编程范围为3.5V至12.7V。该款无线功率接收器在整个负载范围内具有精确输出电流和电压检测方案。I2C串行接口可传输电源传输状态和警报，允许MAX77950与应用处理器进行通信。MAX77950的另一个特性是PeerPower™模式，通过频段内ASK通信，将电源传输到另一个对等设备。
特性
- WPC/PMA双模无线功率接收器
- 符合WPC低功耗 (v1.2) 和PMASR1 (v2.0)
- 通过频段内ASK通信，进行对等功率传输
- WPC ASK解调器/FSK解调器
- 输出可编程范围为3.5V至12.7V，100mV步进
- 集成高效n沟道全桥同步整流器
- 可编程异物检测
- 可编程动态整流器 - 电压调节
- 过压、过流和过热保护
应用
- 智能手机
- 平板电脑
- 智能手表
- 耳机
- 可穿戴设备
- 电池充电宝
- Wi-Fi热点
- 数码相机
- 便携式医疗应用
- 便携式媒体播放器
- POS机
- 手持设备

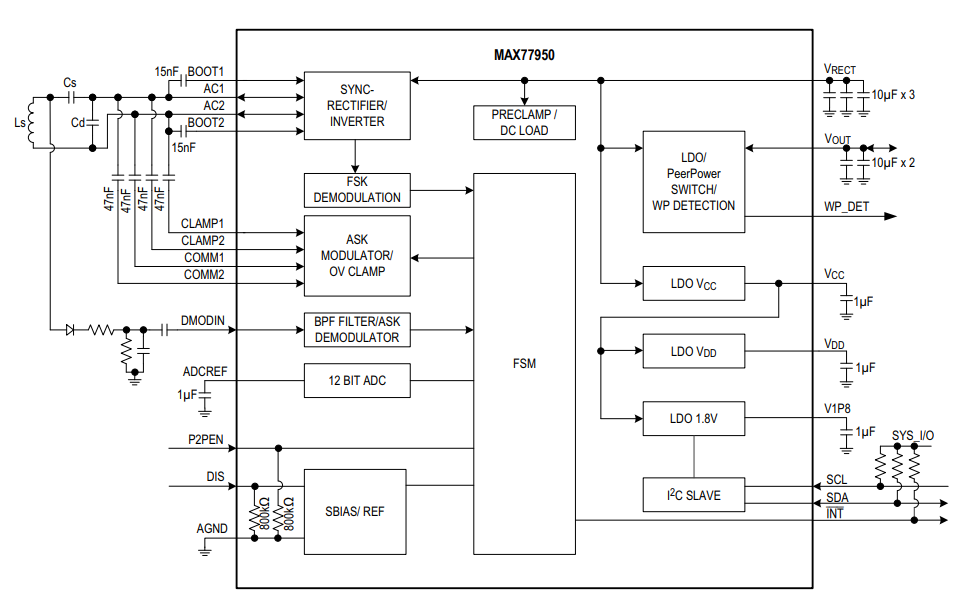

MAX77950接收器框图
MAX77950工作特性 (25°C)
发布日期: 2017-09-20
| 更新日期: 2023-04-14
