Analog Devices / Maxim Integrated MAX98365评估系统

Analog Devices MAX98365评估系统是经过彻底测试和完全组装的系统，用于评估MAX98365x D类音频放大器。 该系统可实现3V至14V单电源、五种（9.5dB、12.5dB、15.5dB、18.5dB和21.5dB）可选增益运行和无滤波器运行。系统的硬件设置简单、紧凑，无需任何工具或特殊软件。Analog Devices评估系统包括MAX98365开发 (DEV) 板、音频接口板III、micro-USB电缆。

特性

  • 3V至14V单电源运行
  • I2S、左对齐或TDM输入
  • 音频通道选择（左、右和单声道混合）
  • 可选五种增益（9.5dB、12.5dB、15.5dB、18.5dB和21.5dB）
  • 无滤波器运行
  • 低EMI
  • 轻松硬件设置

MAX98365开发板

MAX98365开发板搭配AUDINT3和外部电源（接PVDD）使用。该开发板需要两个外部电源，一个用于PVDD，一个用于VDD。

音频接口板III

音频接口板III (AUDINT3) 简化了MAX98365开发板的评估。AUDINT3为开发板提供了一系列功能，无需额外音频设备即可实现该板的功能。AUDINT3的主要元件是LOD电源电压和USB转PCM接口。AUDINT3板还可以生成不同类型、频率和振幅的测试信号音。

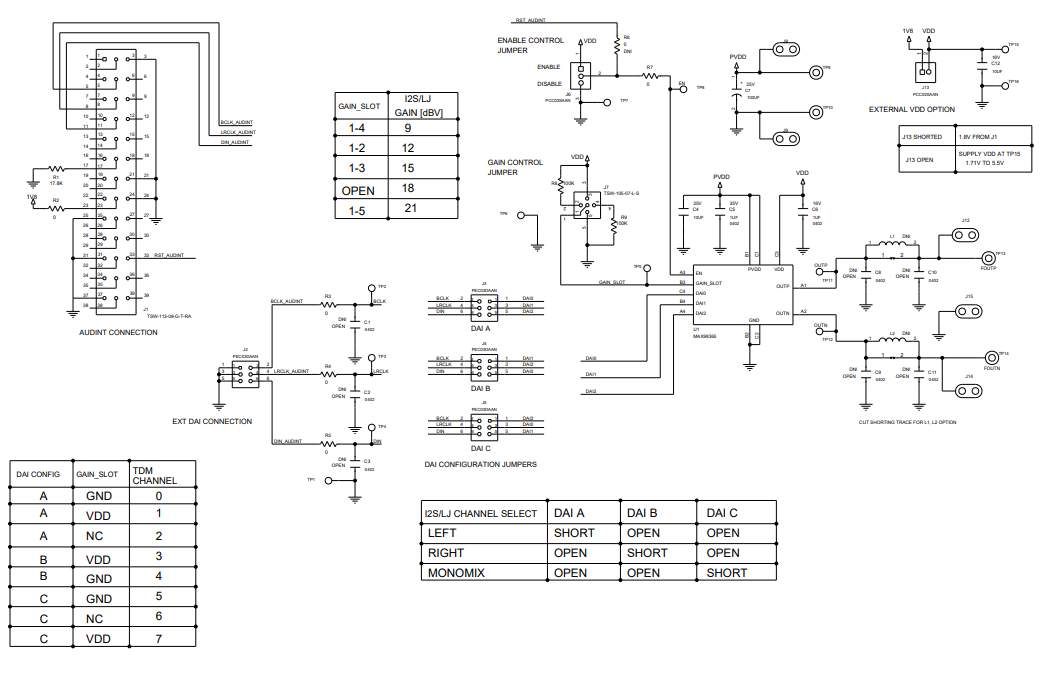

MAX98365开发板原理图

原理图 - Analog Devices / Maxim Integrated MAX98365评估系统
