Analog Devices / Maxim Integrated MAX98361评估系统

Analog Devices MAX98361评估系统用于评估MAX98361A/B/C/D单声道D类音频放大器。MAX98361A/B/C/D放大器是易于使用的低成本数字脉冲编码调制（PCM）输入D类放大器，具有业界领先的AB类音频性能和D类效率。MAX98361A和MAX98361C支持标准I2S接口，而MAX98361B和MAX98361D支持标准左对齐模式。所有MAX98361型号均支持8通道TDM数字音频接口。

该系统经过完全组装和测试，包括MAX98361开发板（开发板）、音频接口板III (AUDINT3) 和USB电缆。该MAX98361开发板建议由AUDINT3板作为评估系统来评估。AUDINT3板提供USB转PCM接口以及评估开发板所需的和1.8V VDDIO电源。使用AUDINT3板进行评估时，Analog Devices MAX98361开发板需要一个额外的电源输入（2.5V至5.5V (VDD)）。

特性

  • 2.5 V 至 5.5 V 单电源操作
  • I2S、左对齐或TDM输入
  • 五个可选增益（-3 dB、3 dB、6 dB、9 dB和12 dB）
  • 音频通道选择（左、右和单声道混合）
  • 无滤波器操作
  • 低EMI
  • 完整的硬件系统，易于设置、无需工具或特殊软件

必要设备

  • MAX98361评估系统
  • 音频接口板III
  • 2.5V至5.5V、3A直流电源
  • Micro-USB电缆
  • 4 Ω至8 Ω扬声器
  • USB音频源（Windows Media Player®或iTunes®）
  • 安装Windows ®7或Windows 10系统的PC，带有可用的USB端口

套件内容

  • MAX98361开发板
  • 音频接口板III
  • Micro-USB电缆

视频

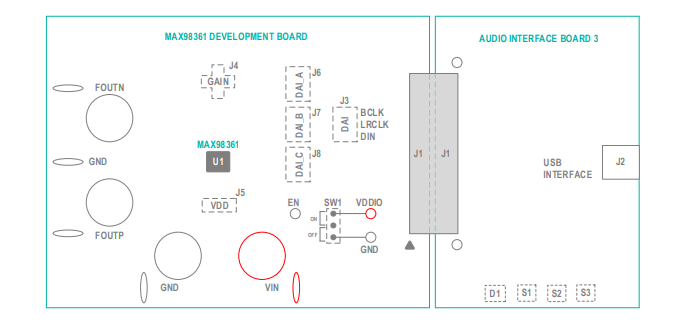

框图

框图 - Analog Devices / Maxim Integrated MAX98361评估系统
View Results ( 4 ) Page
物料编号 数据表 描述
MAX98361AEVSYS#WLP MAX98361AEVSYS#WLP 数据表 音频 IC 开发工具 Evaluation Kit for digital Class D with
MAX98361CEVSYS#WLP MAX98361CEVSYS#WLP 数据表 音频 IC 开发工具 Evaluation Kit for digital Class D with
MAX98361BEVSYS#WLP MAX98361BEVSYS#WLP 数据表 音频 IC 开发工具 Evaluation Kit for digital Class D with
MAX98361DEVSYS#WLP MAX98361DEVSYS#WLP 数据表 音频 IC 开发工具 Evaluation Kit for digital Class D with
发布日期: 2022-04-27 | 更新日期: 2024-02-14
