Analog Devices / Maxim Integrated MAX98363 SoundWire® D类放大器

Analog Devices MAX98363 SoundWire®D类放大器具有业界领先的AB类音频性能和D类效率。这些微型、低成本、输入D类单声道放大器集成了内部音频发生器、中断控制以及可选转换时间设置（用于声音线数据输出PHY）。新型引脚分配为用户提供一种实施高性价比晶圆级封装 (WLP) 的方法，无需昂贵的焊盘内通孔。

Analog Devices MAX98363 SoundWire D类放大器支持MIPI SoundWire v1.2兼容数字音频和控制数据接口。数字接口高度灵活，有助于实现各种输入时钟频率。SoundWire数据输出PHY上的可选转换式时间控制可最大限度地降低各种容性总线负载的EMI。数字接口由1.8V标称电压电源供电，数字接口可由外部供电，也可由内部LDO生成。此外，内部音频发生器具有各种频率选项，支持在系统上电时进行厂内测试或系统启动声音。

MAX98363的额定工作温度范围为-40°C至+85°C，采用节省空间的9焊球WLP封装。

特性

  • MAX98363A/B：单电源供电（2.5V至5.5V）
  • 输出功率：3.2W（5V，THD+N=10%，输入4Ω时）
  • 静态功率：12.3mW，带外部DVDDIO
  • 符合MIPI SoundWire v1.2标准
  • Soundwire数据输出上的可编程转换率，有助于最大限度地降低EMI
  • 92%效率（RL = 8Ω，THD+N = 10%）
  • 输出噪声：12.8μVRMS
  • 动态范围：108.5dB
  • 低THD+N：0.013%（1kHz时）
  • 高级边缘速率控能够进行无需过滤器的D类输出
  • PSRR：82dB（217Hz时）
  • 较低射频灵敏度抑制GSM无线电发出的TDMA噪声
  • D类开关频率调节至5%，以改善EMI
  • 各种防杂音电路
  • 强大的短路保护和热保护
  • 内部音调发生器，用于工厂内测试
  • 采用节省空间的9焊球WLP（1.528mm x 1.528mm、0.4mm间距）封装

应用

  • 笔记本电脑
  • 平板电脑
  • 物联网 (IoT) 设备
  • 游戏设备（音频和触觉）
  • 智能扬声器
  • 智能手机
  • 单节锂离子电池/5V器件

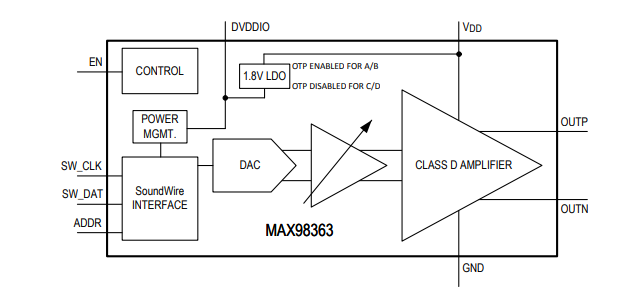

简化框图

框图 - Analog Devices / Maxim Integrated MAX98363 SoundWire® D类放大器
发布日期: 2023-03-29 | 更新日期: 2023-04-12
