Analog Devices / Maxim Integrated MAX98363 (A/B/C/D) 开发板
Analog Devices MAX98363 (A/B/C/D) 开发板经过完全组装和测试，可评估MAX98363放大器。MAX98363A / MAX98363B / MAX98363C / MAX98363D SoundWire® v1.2兼容输入D类单声道放大器具有业界领先的AB类音频性能和D类效率。Analog Devices MAX98363开发板设计用于与外部SoundWire管理器搭配使用，该管理器可提供v1.2声线时钟和数据。VDD 需要2.5V至5.5V电源输入为开发板供电。
特性
- 符合MIPI SoundWire v1.2标准
- 在5V电压下为4Ω负载提供3.2W输出功率
- 单电源供电：2.5V至5.5V
- 12.3mW静态功率，带外部DVDDIO
- 效率（RL=8 Ω，THD+N=92%）：10%
- 输出噪声: 12.8μVRMS
- 108.5 dB动态范围
- 低THD+N：0.013%（1kHz时）
- 借助高级边沿速率控制，可实现无滤波器D类输出
- 各种防杂音电路
- 采用节省空间的9焊球晶圆级封装(WLP) 1.528mm x 1.528mm、0.4mm间距
PCB布局 (A/B)

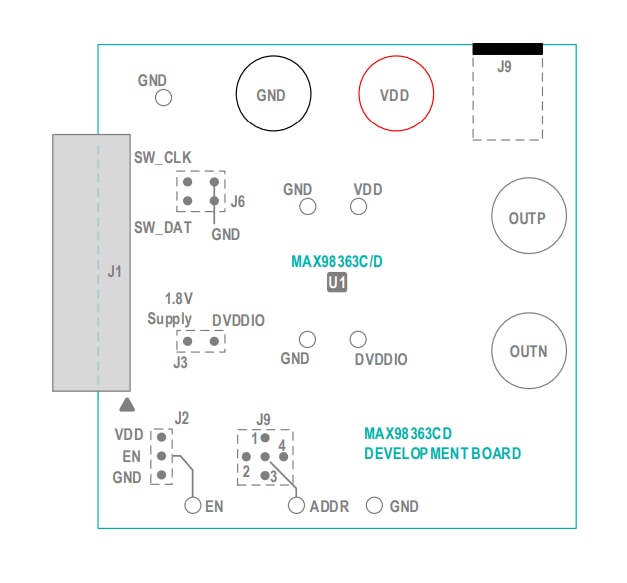

PCB布局 (C/D)
发布日期: 2023-03-29
| 更新日期: 2024-10-29
