Analog Devices / Maxim Integrated MAXM15064喜马拉雅uSLIC™降压型电源模块
Maxim MAXM15064喜马拉雅uSLIC™降压型电源模块是一款高效、同步降压直流-直流模块，具有集成电路和电感器，可在宽输入电压范围内工作。该模块的输入电压为4.5V至60V，在0.9V至5V可编程输出电压范围内提供高达300mA输出电流。该降压型电源模块简单易用，大大降低了设计复杂性和制造风险，提供真正的即插即用式电源解决方案，缩短了产品上市时间。该器件采用峰值电流模式控制架构，带有MODE引脚，可用于在脉冲宽度调制、脉冲频率调制、或非连续导通模式等控制模式下操作器件。该器件具有内部软启动功能，可减小输入浪涌电流。
特性
- 简单易用
- 宽输入电压范围：4.5V至60V
- 可调输出电压：0.9V至5V
- 反馈精度：±1.44%
- 输出电流能力：高达300mA
- 内部补偿
- 仅需5个外部元件
- 全陶瓷电容器
- 高效率
- 可选PWM或PFM工作模式
- 关断电流：低至2.2μA（典型值）
- 灵活的设计
- 预偏置启动
- 开漏电源良好输出（RESET引脚）
- 可编程EN/UVLO阈值
- 稳健运行
- 断续模式过流保护
- 过热保护
- 高环境工作温度范围（-40°C至+125°C）/结温范围（-40°C至+150°C）
应用
- 工业传感器和过程控制
- 4-20mA电流环供电传感器
- LDO替代品
- 电池供电设备
- 暖通空调和楼宇控制
- 通用型负载点
视频

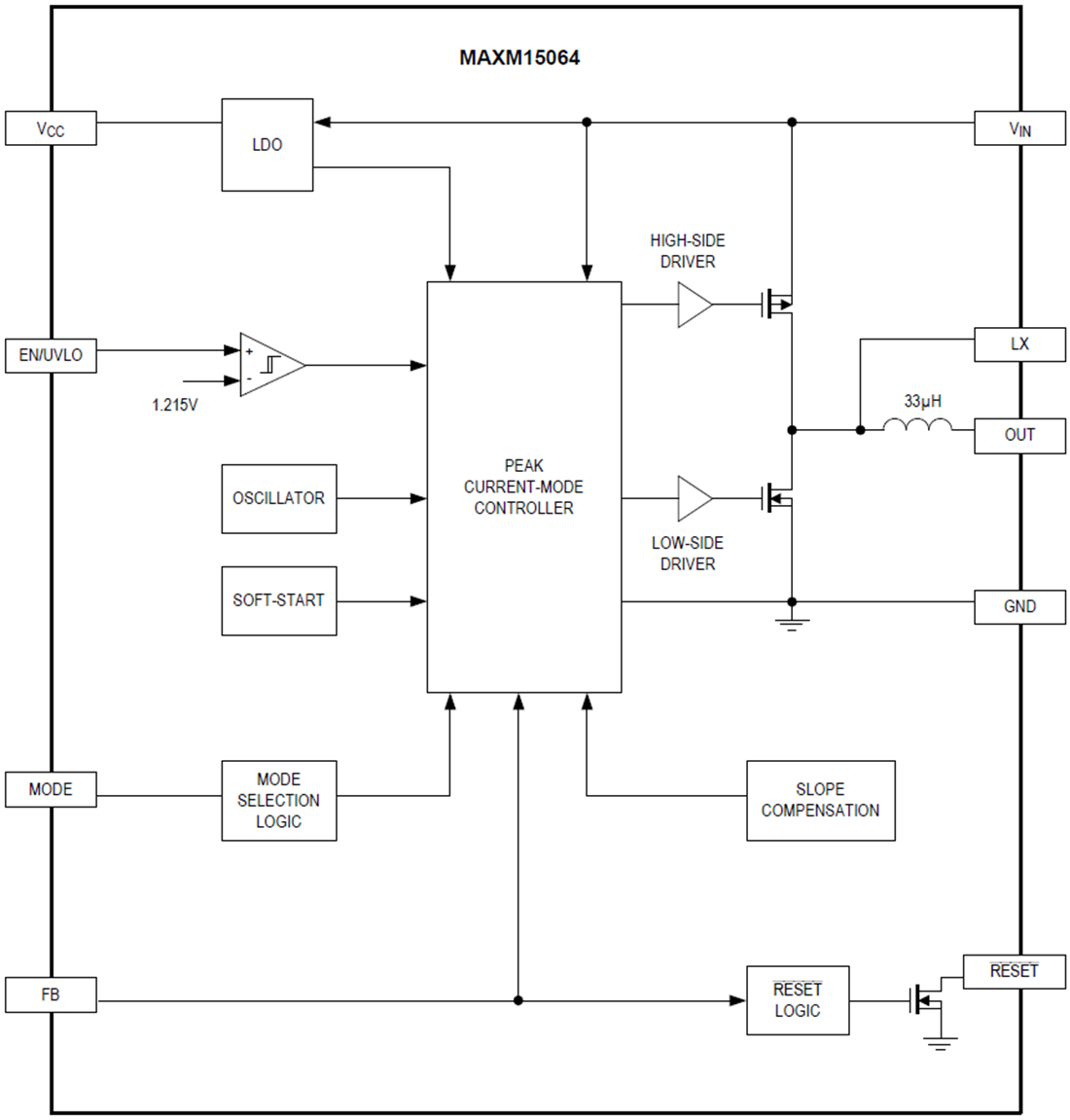

功能图
发布日期: 2018-09-05
| 更新日期: 2023-04-25
