Analog Devices / Maxim Integrated MAXM17546直流-直流降压电源模块
Maxim MAXM17546直流-直流降压电源模块将开关电源控制器、MOSFET功率开关、屏蔽电感器以及补偿元件集成在薄型、高效散热的封装中。该器件在4.5V至42V的宽输入电压范围内工作。MAXM17546可提供高达5A的连续输出电流， 在0.9V至12V的输出电压范围内还具有出色的线路和负载调节能力。高集成度大大降低了设计复杂度和制造风险，并提供了真正的即插即用式电源解决方案，缩短了产品上市时间。该器件可采用脉宽调制 (PWM)、脉冲频率调制 (PFM) 或断续导通模式 (DCM) 等控制方式工作。
特性
- 降低设计复杂性和制造风险，缩短产品上市时间
- 集成同步降压直流-直流转换器
- 集成电感器
- 集成FET
- 集成补偿元件
- 节省电路板空间，适用于空间受限的应用
- 采用单一封装的全集成降压型电源
- 小型9mm x 15mm x 4.32mm SiP封装
- 外部BOM元件数量极少，简化了PCB设计
- 可灵活地对电源设计进行优化
- 宽输入电压范围：4.5V - 42V
- 可调节输出电压范围：0.9V - 12V
- 100kHz至2.2MHz的可调节频率，可实现与外部频率的同步
- PWM、PFM,或DCM电流模式控制
- 可编程软启动
- 辅助电压自举LDO，用于提高效率
- 可选的可编程EN/UVLO
- 在恶劣工业环境中可靠工作
- 集成热保护
- 断续模式过载保护
- 低电平有效的RESET输出电压监控
- 环境工作温度范围（-40°C至+125°C）/结温范围（-40°C至+150°C）
应用
- 基站负载点稳压器
- 分布式电源调节
- FPGA和DSP负载点调节器
- 暖通空调和楼宇控制
- 测试与测量设备

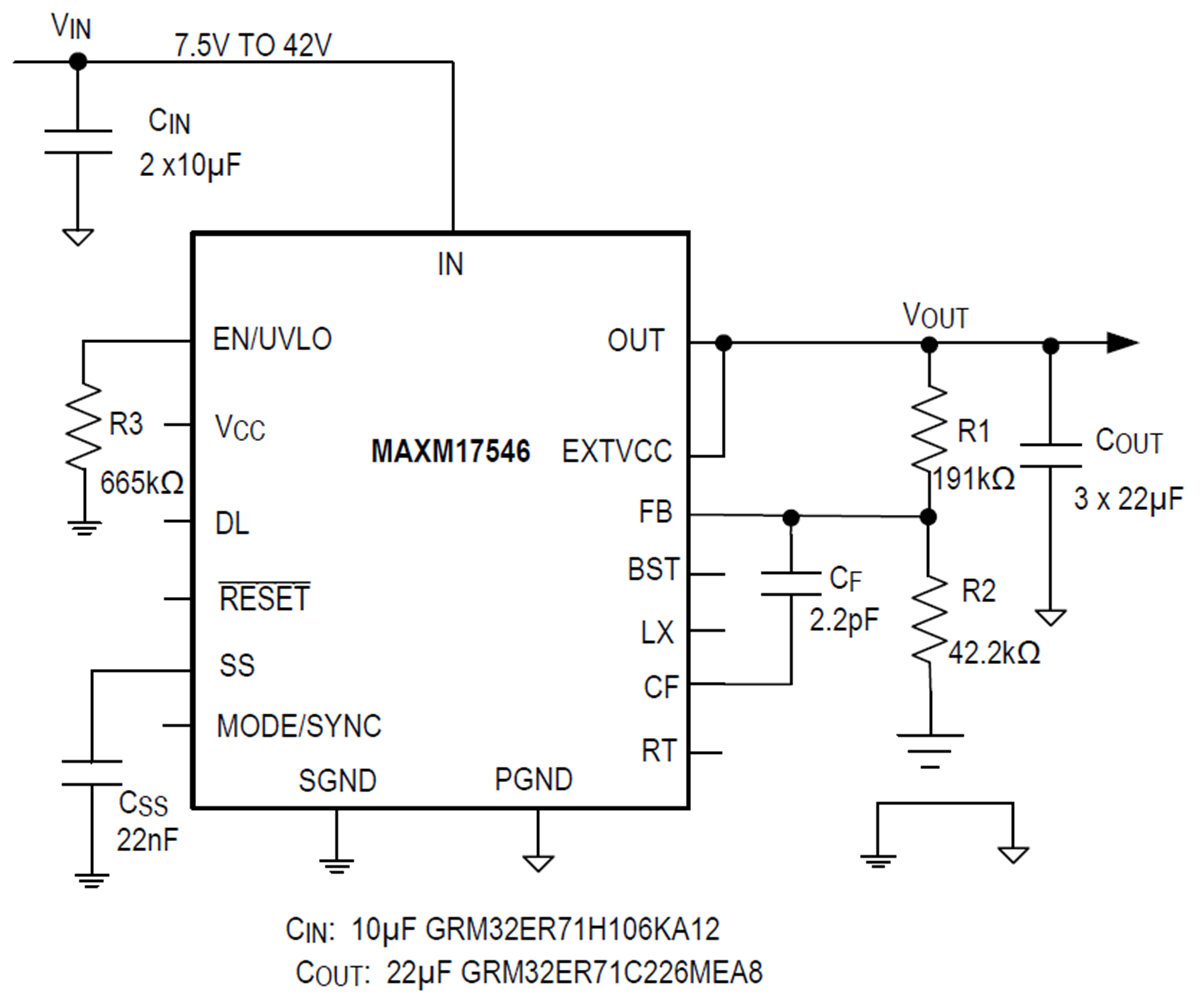

应用电路
发布日期: 2018-08-03
| 更新日期: 2023-04-25
