Analog Devices / Maxim Integrated MAXM17900喜马拉雅uSLIC™降压型电源模块
Maxim MAXM17900喜马拉雅uSLIC™降压型直流-直流电源模块在紧凑的uSLIC™封装中集成了控制器、MOSFET、电感器和补偿元件。该器件的输入电压范围为4.0V至21V。MAXM17900支持可调输出电压（0.9V至5.5V），最高提供100mA负载电流。高集成度大大降低了设计复杂度和制造风险，并提供了真正的即插即用式电源解决方案，缩短了上市时间。
MAXM17900采用峰值电流模式控制，可在脉宽调制 (PWM) 模式下工作。该器件采用热增强紧凑型10引脚2.6mmx3mmx1.5mm uSLIC封装。MAXM17900额定在-40°C至+125°C工业/汽车温度范围内工作。
特性
- 简单易用
- 宽输入电压范围：4V至21V
- 可调输出电压：0.9V至5.5V
- 反馈电压精度：±1.75%
- 高达100mA的输出电流能力
- 内部补偿
- 全陶瓷电容器、超紧凑的解决方案尺寸
- 高效率
- 固定频率PWM
- 关断电流低至1.2μA（典型值）
- 灵活的设计
- 可编程软启动和预偏置启动
- 开漏电源良好输出（RESET引脚）
- 可编程EN/UVLO阈值
- 稳健运行
- 断续模式过流保护
- 过热保护
- 工业/汽车温度范围：-40°C至+125°C
应用
- 工业传感器
- 电机编码器
- 4mA-20mA电流环供电传感器
- 高压LDO替代品
- 暖通空调和楼宇控制
视频

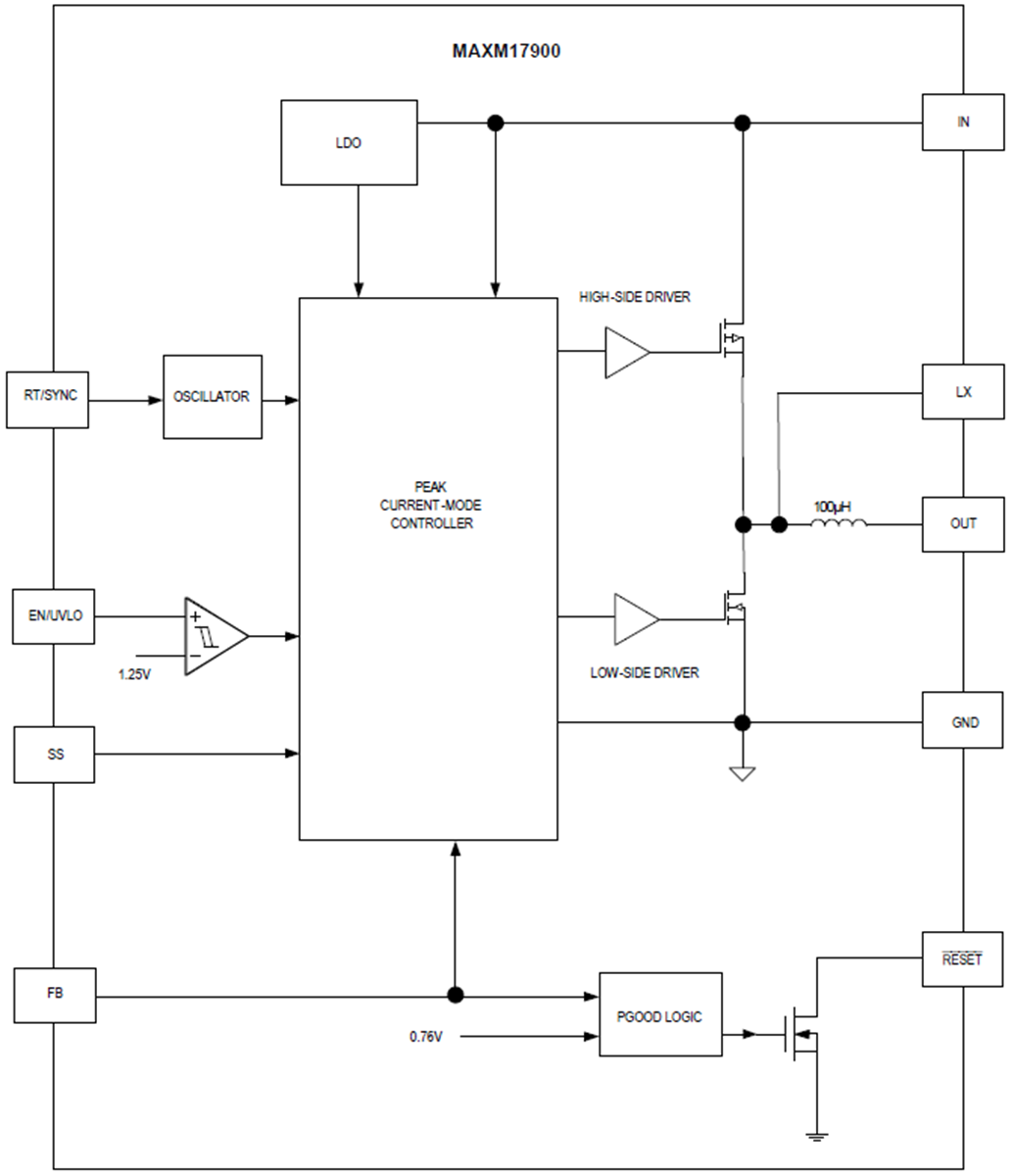

功能图
发布日期: 2018-10-04
| 更新日期: 2023-04-24
