Analog Devices Inc. MAXM17904x评估套件
Maxim MAXM1790x评估套件设计用于演示MAXM1790x高压、高效率、同步降压直流-直流模块的重要特性。同步降压直流-直流转换器将直流 (DC) 电源从一个电压电平转换为另一个电压电平。MAXM1790x评估套件可设置为提供1.8V至5V输出，负载高达300mA。该套件具有可调输入欠压闭锁、可选模式和开漏RESET信号等特性。
特性
- 输入电压范围：4.5V至24V
- 1.8V至5V输出电压，提供高达300mA输出电流
- 开关频率：550kHz
- ENABLE/UVLO输入、电阻可编程UVLO
- 借助PFM特性可提高轻负载效率
- 固定内部软启动时间：3.75ms
- RESET输出，上拉电阻至VCC
- 过流和过热保护（OCP和OTP）
- 薄型、表面贴装元件
应用
- EN/UVLO PCB焊盘
- 跳线J1，用于在所需输入电压下启用输出
- 跳线J2支持根据轻负载性能要求选择PWM或PFM操作模式

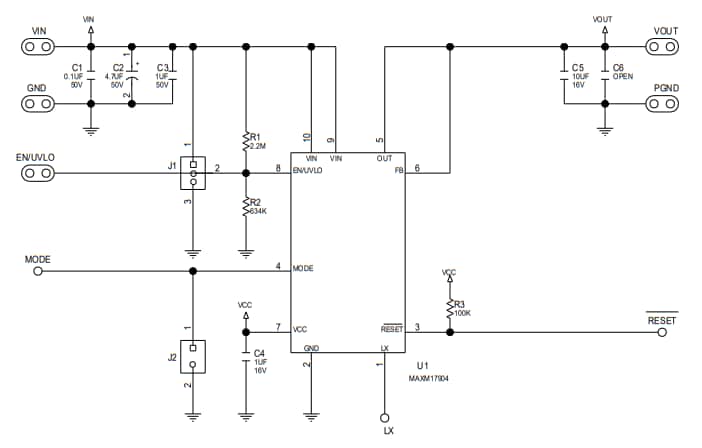

原理图
View Results ( 5 ) Page
| 物料编号 | 数据表 | 描述 |
|---|---|---|
| MAXM17904EVKIT# |  |
电源管理IC开发工具 EVkit for MAXM17904, 4.5V to 24V Input, |
| MAXM17901EVKIT# | |
电源管理IC开发工具 Evaluation kit for MAXM17901, 4.5V to 24 |
| MAXM17903EVKIT# | |
电源管理IC开发工具 EVkit for 300mA; 21V synchronous buck mi |
| MAXM17905EVKIT# | |
电源管理IC开发工具 EVkit for MAXM17905, 4.5V to 24V Input, |
| MAXM17906EVKIT# | |
电源管理IC开发工具 Evkit for MAXM17906, 4.5V to 24V Input, |
发布日期: 2019-07-15
| 更新日期: 2023-04-12
