Analog Devices / Maxim Integrated MAXM38643毫微功耗降压模块
Analog Devices MAXM38643毫微功耗降压模块具有超低静态电源电流，设计用于延长常开器件的电池寿命。该模块的峰值效率为96%。MAXM38643模块配有工厂预编程的VOUT (0.5V至5V)、单电阻可调VOUT (0.7V至3.3V)、±1.75%输出电压精度以及高达600mA负载电流能力。该Analog Devices模块通过关断和有源放电特性中的反向电流阻断功能在多种用例中保护系统。典型应用包括便携式空间受限产品、可穿戴设备、可听设备、单节锂离子电池和纽扣电池产品以及蓝牙®低功耗设备。
特性
- 延长电池寿命：
- 330nA超低静态电源电流
- 1nA关断电流
- 96%峰值效率和10µA时超过88%的效率
- 简单易用，操作普及：
- 1.8 V 到 5.5 V 的输入范围
- 单电阻可调VOUT ：0.7V至3.3V
- 工厂预编程VOUT ：0.5V至5V
- 输出电压精度：±1.75%
- 负载电流能力：可高达600mA
- 在多种用例情况下保护系统
- 关断时的反向电流阻断
- 有源放电特性
- 减小了尺寸并提高了可靠性：
- 温度范围：-40°C至85°C
- 2.1mm x 2.6mm、10引脚eMGA封装
应用
- 空间受限的便携式产品
- 可穿戴设备
- 耳戴式设备
- 超低功耗IoT和NB IoT
- 蓝牙®低功耗设备
- 单节锂离子和纽扣电池产品
- 有线和无线产品

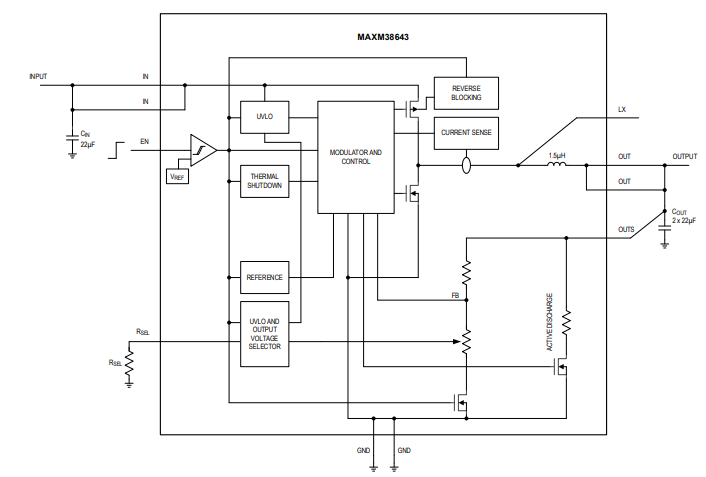

框图
典型应用电路
相关评估套件
Mikroe Buck 18 Click
Compact add-on board for efficient step-down voltage conversion in power-sensitive applications.
发布日期: 2021-08-31
| 更新日期: 2024-10-31
