Analog Devices Inc. MAXREFDES104医疗保健传感器平台3.0
Analog Devices MAXREFDES104医疗保健传感器平台3.0是一款独特的可穿戴式评估和开发平台，可演示Analog Devices的各种健康传感应用产品。MAXREFDES104显著缩短了定制健身、健康和临床应用的开发时间。这款第三代医疗保健传感器平台集成了二合一PPG+ECG模拟前端 (AFE) 传感器 (MAX86176)、人体温度传感器 (MAX30208)、微控制器 (MAX32666)、电源管理IC (MAX20360) 和3轴加速度计。完整平台包括一个3D打印外壳和嵌入心率、血氧饱和度和ECG算法的生物识别算法中枢 (MAX32670)。算法输出和原始数据可通过BLUETOOTH™ 串流到PC GUI，用于演示、评估和定制开发。
特性
- 光电体积描记法 (PPG)
- 生物电势测量（ECG和EEG）
- 皮肤温度测量
- 嵌入心率和血氧饱和度算法
- 运动和旋转
- 可穿戴外形尺寸
应用
- 手腕可穿戴设备
- 胸部和腹部可穿戴设备（包括贴片）
- 远程患者监护仪
- 前额可穿戴设备
套件内容
- 完整组装的可穿戴设备，采用3D打印外壳
- 微型电路板：包括MAX32666主机微控制器、MAX32670算法集线器、MAX20360电源管理IC (PMIC)、双模蓝牙和闪存存储器
- 传感器板1：包括MAX86176、ECG+PPG AFE、光学心率传感器，具有三个LED (绿色、红色和红外）、三个光电二极管、ECG电极和3轴加速度计
- 传感器板2：包括带MAX30208体温传感器的柔性电缆
- BLE USB加密狗 (CY5677)
- USB-A转USB-C电缆
- USB-A转微型USB电缆
- 编程器板 (MAXDAP-USB-C)
必要设备
- 带备用USB端口的PC，用于配置和数据记录
视频

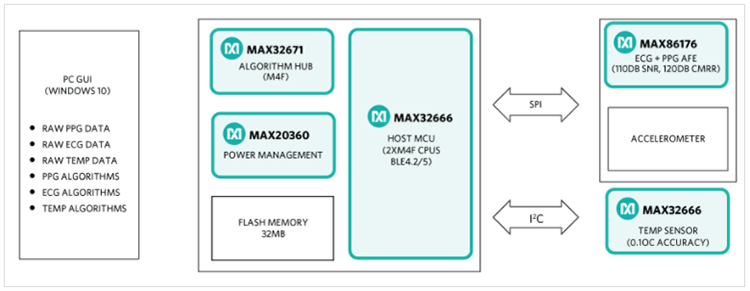

方框图
发布日期: 2020-10-29
| 更新日期: 2024-07-18
