Analog Devices Inc. MAX20796降压开关稳压器
Analog Devices MAX20796降压开关稳压器非常适合用于工作在 4.5V至16V需要高达60A最大负载的应用。该稳压器加上可选的第三段外部功率级还可用于 90A应用。 通过部分限制占空比输出电压范围配置为0.5V至 5.5V。该开关 稳压器采用固定频率控制方案，为服务器和电信应用提供极其紧凑、快速和准确的供电解决方案。集成 线性稳压器支持单电源运行。为了进一步 提高系统效率和散热性能，可以使用 外部3.3V电源或FET生成 内核电源。
特性
- VIN =12V、VOUT =1V时，峰值效率为92%，满载效率为90%
- 4.5 V 到 16 V 的工作输入电压范围
- 输出电压范围：0.5V至5.5V
- 0.5V至5.0V，直接反馈输出启动电压搭接范围
- 集成环路补偿
- 支持耦合和分立电感器
- 符合PMBus 1.3的接口
- 支持外部功率级，提高功率容量
- 内部线性稳压器支持在一个电源电压下工作
- 可选外部LDO FET，用于增强散热性能
- 在TJ 范围内（-40°C至+125°C），直流设定值精度：±1%
- 软启动时间
- 引脚搭接可配置操作参数：
- 32个PMBus地址
- 输出电压
- 开关频率
- 过流保护 (OCP) 阈值
- 环路补偿
- 仅连续传导模式操作
- 集成精确电缆和温度检测
- 单调启动和关断，支持预偏置启动（两相）
- 快速峰值和平均过流保护
- RESTORE输入引脚复位输出电压
- 工作结温范围：-40°C至+125 °C
- 35引脚、4mm × 10.5mm、0.5mm脚距、FC2QFN封装
应用
- 负载点稳压器
- 通信、网络、服务器和存储设备
- 微控制器芯片组
- 存储器VDDQ
- I/O和辅助电源

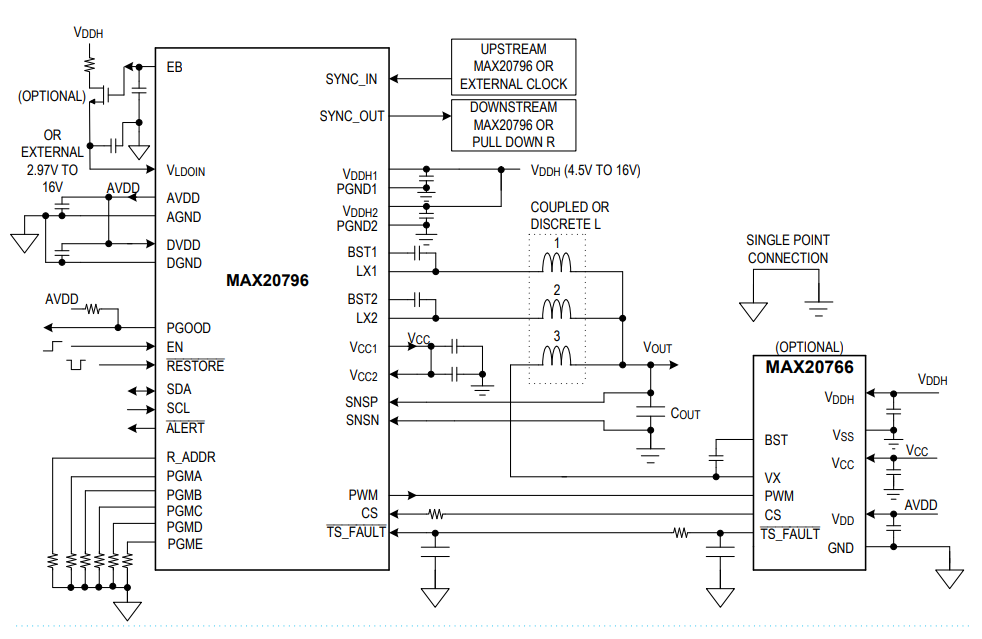

框图
发布日期: 2020-06-04
| 更新日期: 2024-05-28
