Maxim IC MAX11047 / MAX11048 / MAX11049 ADC

Maxim IC MAX11047、MAX11048 和 MAX11049 模数转换器是业界首个真正的 16 位、多达 8 通道的同时采样 SAR ADC。 MAX11047 提供多达 4 个独立输入通道， MAX11048 为 6 个，MAX11049 为 8 个。这些 Maxim IC ADC 具备独立的跟踪和保持 (T/H) 功能，且具备 SAR 电路，并能为每个通道提供 250ksps 同时采样。 这些 Maxim IC 器件接受 0 - +5V 输入。 所有输入均受到过量程保护，由内部 ±20mA 输入钳位通过一个简单的外部电阻提供过量程保护。 其他特点包括 4MHz T/H 输入带宽、内部时钟、以及内部或外部参考。 一个 20MHz 双向并行接口提供转换结果并接受数字配置输入。

特点
  • 16 位 ADC
  • 单一模拟和数字电源
  • 高阻抗输入高达 1GΩ
  • 每个通道用的片上 T/H 电路
  • 快速 3μs 转换时间
  • 高通量：每通道 250ksps
  • 16 位高速并行接口
  • 内部时钟计时转换
  • 10ns 孔径延迟
  • 100ps 通道到通道 T/H 匹配
  • 低漂移、精确 4.096V 内部参考，提供 0 - 5V 输入范围
  • 外部参考范围 3.0V - 4.25V ，可实现 +3.7V - +5.2V 全幅输入范围
  • 56 引脚 TQFN 和 64 引脚 TQFP 封装
应用
  • 自动检测设备
  • 多相电机控制
  • 功率因数监测和校正
  • 电源电网保护
  • 振动和波形分析
零件编号 独立通道 THD (dB) -总谐波失真 SFDR (dB) - 无杂散动态范围 DNL (±LSB)- 微分非线性
INL (±LSB) - 积分非线性
MAX11047 4 -108 108 0.4 0.4
MAX11048 6 -108 108 0.4 0.4
MAX11049 8 -108 108 0.4 0.4

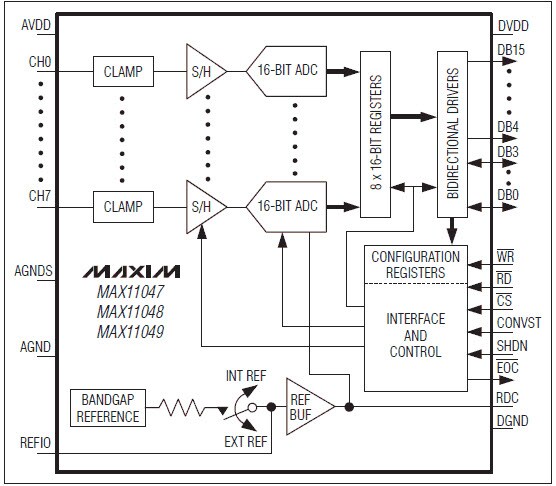

功能图

Maxim IC MAX11046 评估套件

Maxim IC MAX11046 评估套件 (EV 套件) 提供一个经过验证的设计，以用于评估 MAX11046 8 通道 16 位同时采样模数转换器。 EV 套件还包括与 Windows® 2000、Windows XP® 和 Windows Vista® 兼容的软件，该软件提供一个用于执行 MAX11046功能的简单图形用户界面 (GUI) 。 MAX11046 EV 套件 PCB 已安装 MAX11046ETN+ 。 MAX11046 EV 套件还可用于评估 MAX11044、MAX11045、MAX11047、MAX11048 和 MAX11049。

  • Maxim Integrated
