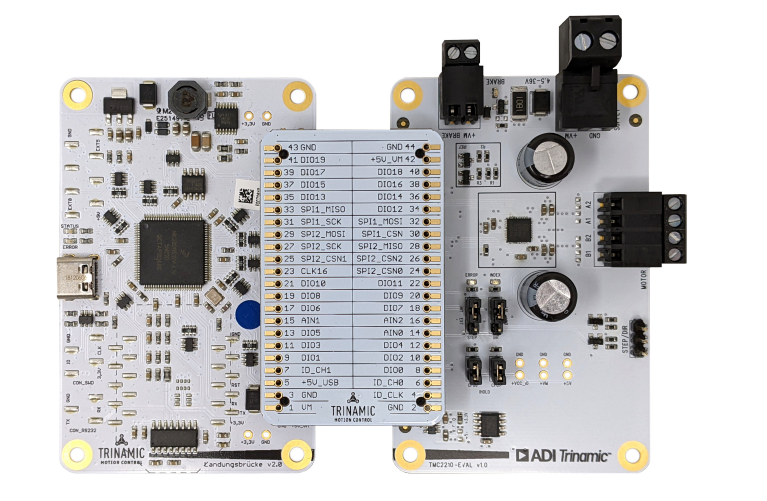

Analog Devices / Maxim Integrated TMC2210-EVAL-KIT评估套件
Analog Devices Inc.的TMC2210-EVAL-KIT评估套件便于对TMC2210步进电机驱动器IC进行评估。TMC2210-EVAL-KIT包括MCU板Landungsbruecke、Eselsbruecke和TMC2210-EVAL驱动器板。该套件提供快速简单的启动，同时可全面访问所有寄存器、功能和诊断。MCU和TMC2210之间的所有信号均可通过桥接电路板上的探头进行诊断。TMC2210-EVAL板可搭配Landungsbruecke MCU板使用，或者单独使用。
Analog Devices Inc.的TMC2210-EVAL-KIT评估套件需要简单易用的TMCL-IDE图形用户界面。GUI可实现快速设置，并支持在直接模式下使用命令，监控图形中可视化的实时行为，并记录和存储数据。所有设置均可导出到用户的固件项目。
特性
- 2相步进电机线圈电流：高达2.0A（3.0A峰值）
- 4.5V至 36V直流电压范围
- 1至256微步
- 步进/方向接口
- StealthChop2™安静PWM模式
- StallGuard4™无传感器电机负载检测
应用
- 兼容设计升级
- 3D打印机
- 打印机和POS机
- 办公和家居自动化
- 纺织品和缝纫机
- 闭路监控和安保
- 自动取款机和现金循环机
- 天线定位
- 暖通空调
套件内容
- TMC2210评估板
- Landungsbruecke（PC接口板）
- Eselsbruecke（桥接连接器板）
其他资源
概述
视频
发布日期: 2023-03-21
| 更新日期: 2026-02-03
