Analog Devices Inc. TMC2225步进驱动器为3D打印、相机、扫描仪和其他自动化设备应用提供集成式电机驱动器解决方案。TMC2225采用StealthChop静音驱动技术，可确保无噪声运行、最大效率和最佳电机扭矩。借助快速电流调节和可选的SpreadCycle组合，可实现高动态运动。集成功率MOSFET，可处理高达1.4ARMS的电机电流。保护和诊断功能支持稳健可靠的操作。简单易用的UART接口提供了更多的调谐和控制选项。应用特定调谐可存储在OTP（一次性可编程）存储器中。

ADI TMC2225步进驱动器采用HTSSOP封装，具有裸露焊盘，以实现高热性能。

特性

  • 用于高达2A线圈电流（峰值）的两相双极步进电机的步进方向驱动器
  • 步进/方向接口，具有4、8、16或32微步引脚设置
  • 通过MicroPlyer™插值平滑运行256微步
  • StealthChop2™静音电机运行
  • SpreadCycle™高动态电机控制斩波器
  • 斩波方案引脚选择
  • 低RDS(on)（25°C时）
    • 低侧：280mΩ
    • 高侧：290mΩ
  • 4.75V至36.0VDC 电压范围
  • 自动降低待机电流选项
  • 内部检测电阻选项（无需检测电阻）
  • 被动制动和自由旋转
  • 单线UART和OTP，可用于高级配置选项
  • 集成脉冲生成器，可用于独立运动
  • 全面保护和诊断
  • HTSSOP28封装
  • 符合RoHS指令

应用

  • 3D打印机
  • 打印机
  • POS机
  • 办公和家居自动化
  • 缝纫机
  • 闭路电视
  • 安全性
  • ATM机
  • 现金循环机
  • 暖通空调

框图

框图 - Analog Devices / Maxim Integrated TMC2225步进驱动器

典型应用电路

应用电路图 - Analog Devices / Maxim Integrated TMC2225步进驱动器

封装外形

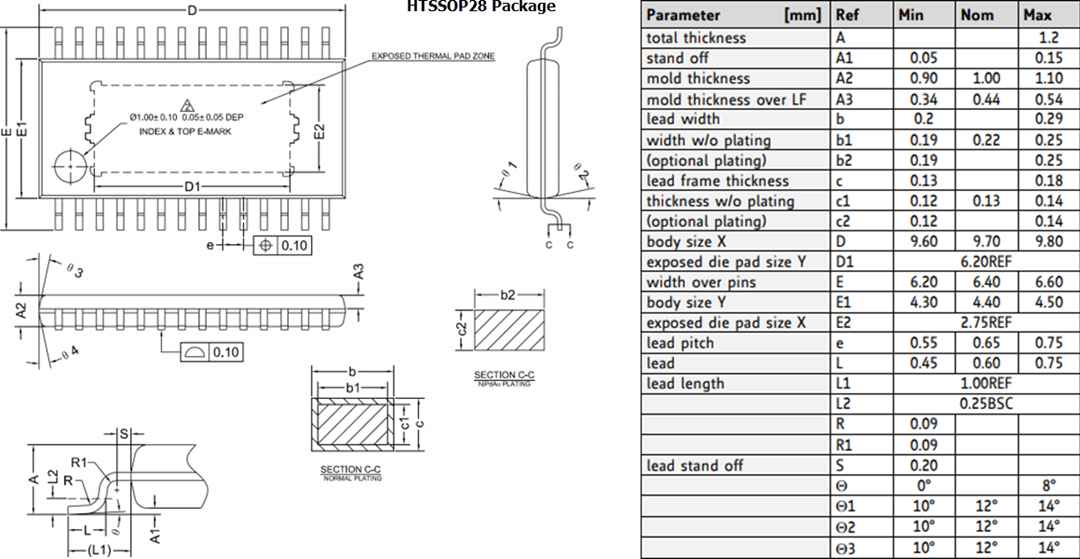

机械图纸 - Analog Devices / Maxim Integrated TMC2225步进驱动器
