Analog Devices / Maxim Integrated TMC2300低电压步进电机驱动器

Analog Devices TMC2300低电压步进电机驱动器非常适合用于电池使用、空间占用和待机功耗要求高的驱动器应用。该驱动器采用StealthChip™ 静音驱动技术，可为便携式、家用和办公应用实现无干扰运动控制。这些设备具有高效功率级，由内部电荷泵提升以实现一流的RDSon电阻。即使在低电源电压下，也能通过微型封装提供大电机电流。两节AA电池通常可放电至2.0V（电压不得降至1.8 V以下，需要提供充足的电源缓冲电容器）。

特性

  • 电压范围：2V (1.8V)至11V DC
  • 电池运作（最少2节AA/镍氢电池或1-2节锂离子电池）
  • 2相步进电机额定电流高达1.2A RMS，峰值电流高达2A
  • 待机时电流消耗< 50nA（典型值）
  • STEP/DIR接口支持步进电机的最高256微步控制。
  • 通过microPlyer™插值平滑运行256微步进
  • StealthChop2™静音电机运行
  • 低RDSon LS 170mΩ和HS 170mΩ（典型值）
  • 自动降低待机电流
  • StealthChop模式下配备StallGuard4堵转检测功能。
  • CoolStep负载依赖节能高达90%
  • 用于高级配置选项的单线UART
  • 用于独立运动的集成脉冲发生器。
  • 全面保护和诊断
  • 小型QFN 3mm x 3mm，带20个引脚

应用

  • 物联网和手持式设备
  • 电池供电设备
  • 打印机、POS机
  • 微型3D打印机
  • 玩具
  • 办公和家居自动化
  • 闭路电视、安防
  • HVAC
  • 移动式医疗器械

框图

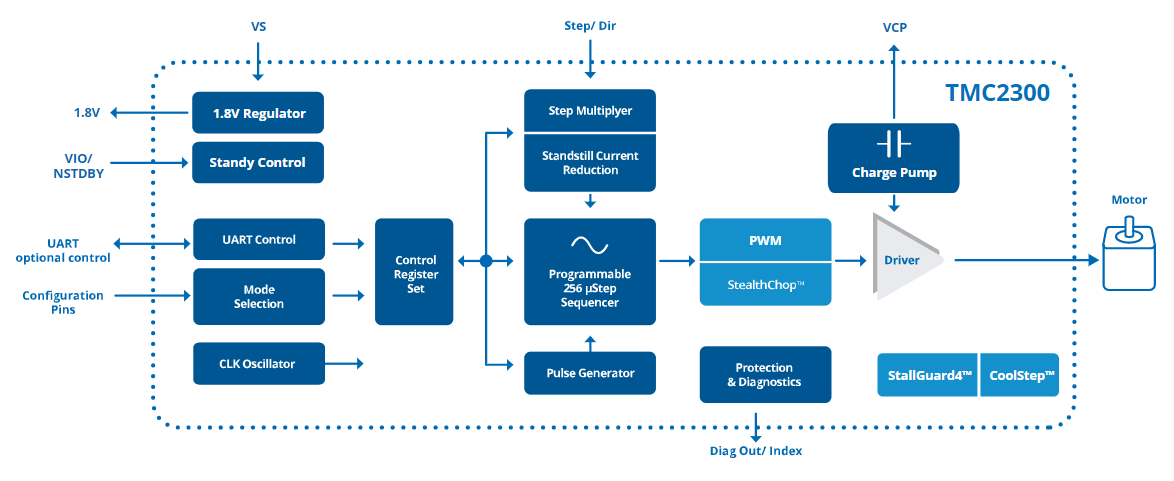

框图 - Analog Devices / Maxim Integrated TMC2300低电压步进电机驱动器

视频

发布日期: 2020-09-18 | 更新日期: 2026-02-03
